Una camera umida a temperatura costante, nota anche come camera climatica, è un ambiente controllato utilizzato per testare e valutare le prestazioni di materiali, componenti e prodotti in specifiche condizioni di temperatura e ciclo di umidità. Queste camere sono utilizzate in una varietà di settori, tra cui l'elettronica, l'automotive, l'aerospaziale e la produzione di dispositivi medici.

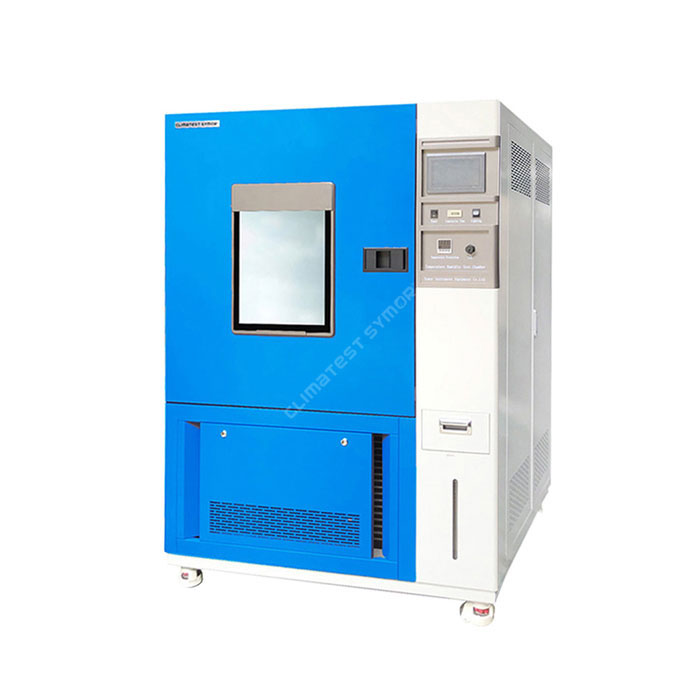

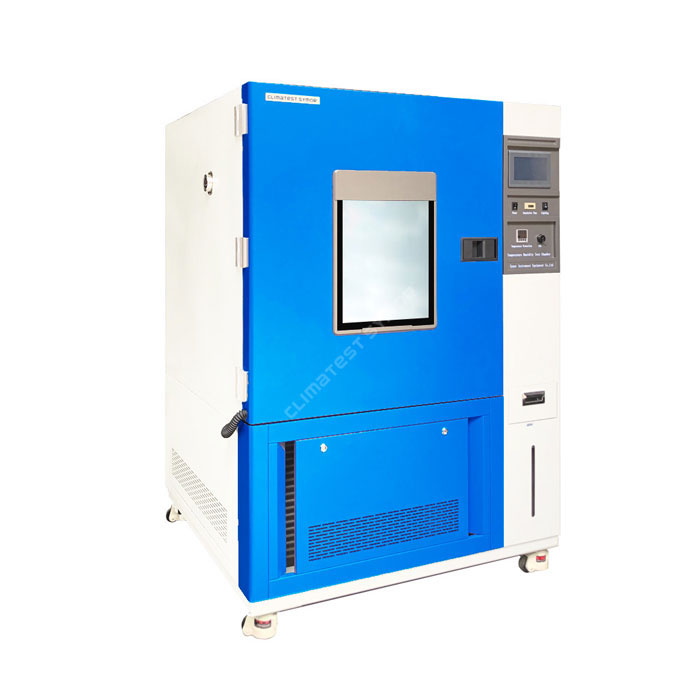

Modello: TGDJS-250
Capacità: 250 litri

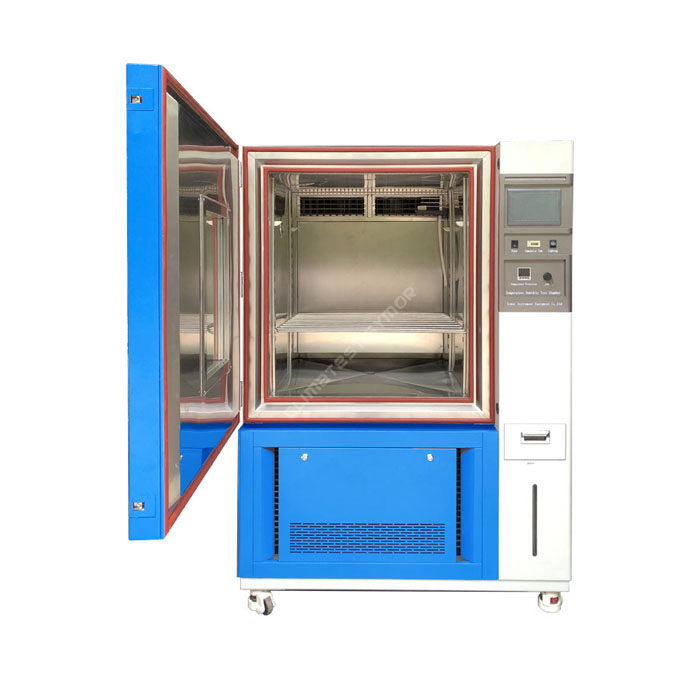

Ripiano: 2 pz
Colore blu
Dimensione interna: 600×500×810 mm
Dimensione esterna: 1120×1100×2010 mm
Lo scopo dell'utilizzo di una camera di prova a temperatura e umidità costanti è quello di verificare se i prodotti possono funzionare in modo affidabile e coerente in diverse condizioni ambientali, aiutando a identificare eventuali problemi prima che il prodotto venga immesso sul mercato. Puoi fare clic sul video qui sotto per conoscere i dettagli:
Specifica
Modello |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
Dimensione interna |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
Dimensione esterna |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
Intervallo di temperatura |
Modello A: -20°C~+150°C Modello B: -40°C~+150°C Modello C: -70°C~+150°C |
||||||
Fluttuazione della temperatura: ≤±0,5°C; Uniformità della temperatura: ≤2°C |
|||||||
Tasso di riscaldamento |
2,0~3,0°C/min |
||||||
Velocità di raffreddamento |
0,7~1,0°C/min |
||||||
Intervallo di umidità |
20% ~ 98% R.H (disponibili anche 5%RH,10%RH) |
||||||
Bias dell'umidità |
+2/-3% U.R |
||||||
Materiale interno |
Acciaio inossidabile spazzolato SUS#304 anticorrosione |
||||||
Materiale esterno |
Piastra in acciaio laminato a freddo con spruzzatura elettrostatica |
||||||
Isolamento |
Lana di vetro superfine/schiuma di poliuretano |
||||||
Controllore |
Controller touch screen LCD programmabile da 7”. |
||||||
Sistema di circolazione |
Motori resistenti alle alte temperature, ciclo singolo, asse lungo e ventola centrifuga di tipo multi-foglia in acciaio inossidabile |
||||||
Umidificazione |
Umidificazione a scanalatura poco profonda, modalità di umidificazione a vapore, fornitura automatica di acqua con allarme di mancanza d'acqua |
||||||
Deumidificazione |
Modalità di deumidificazione della refrigerazione |
||||||
Sistema di riscaldamento |
Riscaldatore NiCr, sistema indipendente |
||||||
Refrigerazione |
Francia Compressori ermetici "TECUMSEH", modalità raffreddamento unità/modalità doppio raffreddamento (raffreddamento ad aria) |
||||||
Dispositivi di protezione |
Protezione da perdite e interruzioni, sovrapressione del compressore, surriscaldamento, protezione da sovracorrente, protezione da sovraccarico con fusibile, allarme segnale acustico, allarme mancanza d'acqua |
||||||
Alimentazione elettrica |
220V·50HZ/60HZ,380V 50HZ/60HZ |
Protezione di sicurezza:
·Limitatore di temperatura indipendente: spegnimento e allarme indipendenti a scopo di protezione termica durante il test.
·Sistema di refrigerazione: protezione da surriscaldamento, sovracorrente e sovrapressione del compressore.
·Camera di prova: protezione da sovratemperatura, surriscaldamento della ventola e del motore, mancanza/inversione di fase, temporizzazione dell'intera apparecchiatura.
·Altro: protezione da perdite e interruzioni, protezione da sovraccarico con fusibile, allarme con segnale acustico, protezione da dispersione di alimentazione e protezione da sovraccarico.
Curva di temperatura e umidità:
Qual è la struttura di una camera climatica per test a temperatura e umidità costanti?
La struttura di una camera per test a temperatura e umidità costanti varia a seconda del produttore e del modello, ma in genere è costituita dai seguenti componenti principali:
1. Camera di lavoro: questa parte viene utilizzata per creare un ambiente controllato per i test. La camera è generalmente realizzata in acciaio inossidabile SUS#304, sufficientemente resistente da resistere alle condizioni estreme di temperatura e umidità all'interno.
2. Isolamento: per mantenere i livelli di temperatura e umidità, la camera è generalmente isolata con materiali come fibra di vetro o poliuretano.
3. Sistema di riscaldamento e raffreddamento: questo sistema adotta la convezione forzata dell'aria per eseguire test di riscaldamento e raffreddamento. Per realizzare il controllo dell'umidità della temperatura, la camera di prova dovrebbe essere in grado di svolgere due funzioni: riscaldamento e raffreddamento, inoltre la temperatura uniforme deve essere distribuita uniformemente all'interno della camera di lavoro, Climatest Symor® consente di raggiungere un elevato grado di uniformità della temperatura nell'ambiente tutta l'area prove.
La camera di prova a temperatura e umidità costanti adotta un sistema di raffreddamento meccanico e un sistema di riscaldamento meccanico per condurre test sui prodotti:
Il sistema di riscaldamento meccanico è costituito da elementi riscaldanti elettrici posizionati vicino al sistema di ventilazione, in modo che l'aria calda riscaldata venga immessa nella zona di prova dall'ingresso dell'aria, quindi esca dall'uscita dell'aria, nel frattempo ci sono ventilatori centrifughi situati nella parte posteriore dell'aria ingresso, in modo da soffiare l'aria calda per raggiungere una migliore uniformità.
Il sistema di raffreddamento meccanico è costituito da un sistema a circuito chiuso, con i seguenti componenti principali:
·Valvola di controllo
·Condensatore
·Evaporatore
·Compressore
Il sistema di refrigerazione in una camera per test termici è classificato come a stadio singolo e a doppio stadio, il singolo stadio è adottato con temperatura -40℃ e superiore, mentre il doppio stadio (chiamato anche sistema a cascata) è con temperatura inferiore a 40℃.
4.Sistema di controllo dell'umidità: il sistema di controllo dell'umidità viene utilizzato per controllare l'umidità all'interno della camera. Questo sistema può includere sistemi di umidificazione e deumidificazione.
5. Pannello di controllo: il pannello di controllo viene utilizzato per azionare la camera di prova. In genere include un display per le letture di temperatura e umidità, nonché pulsanti o manopole per la regolazione dei livelli di temperatura e umidità.
Controller touch screen LCD programmabile:
·Controller touch screen programmabile per il Giappone da 7 pollici
·Impostare il punto di temperatura in modalità valore fisso o modalità programmi
·Visualizzazione del setpoint della temperatura e della curva della temperatura in tempo reale
·Programma di 100 gruppi con memoria da 999 segmenti; ogni segmento 99Ore59Min
·I dati dei test possono essere scaricati secondo necessità tramite l'interfaccia RS232
6. Portacampioni: i portacampioni vengono utilizzati per tenere saldamente i prodotti o i materiali da testare all'interno della camera. Possono essere ripiani, vassoi o altri tipi di supporti, a seconda delle dimensioni e del tipo dei prodotti da testare.
7. Porta: la porta della camera di prova viene utilizzata per accedere all'interno. La porta deve essere robusta, ermetica e in grado di resistere alle condizioni di temperatura e umidità all'interno della camera.
Questi sono i componenti principali di una camera di prova a temperatura e umidità costanti. Il design esatto e la struttura della camera possono variare a seconda del produttore e del modello, ma questi componenti sono generalmente presenti nella maggior parte dei modelli.
Qual è il prezzo di una camera climatica per test a temperatura e umidità costanti?
Il prezzo di una camera per test a temperatura e umidità costanti può variare notevolmente in base a diversi fattori, come la dimensione della camera, il tipo di controlli e caratteristiche e il produttore. È importante considerare non solo il prezzo di acquisto della camera, ma anche i costi a lungo termine di funzionamento e manutenzione della camera, compresi l'utilizzo elettrico, le parti di ricambio e la manutenzione.
In definitiva, il costo di una camera per prove climatiche a temperatura e umidità costanti dipenderà dai requisiti specifici della tua applicazione ed è essenziale valutare attentamente le tue esigenze e il tuo budget per determinare la camera giusta per le tue esigenze.
A cosa serve una camera climatica per test a temperatura e umidità costanti?
Una camera per test a temperatura e temperatura costanti, nota anche come camera termoigrometrica o camera climatica, è un ambiente controllato utilizzato per simulare diverse condizioni di temperatura e umidità per testare e valutare vari prodotti e materiali.
Alcune applicazioni comuni delle camere climatiche di temperatura e umidità includono:
1. Controllo qualità: le camere di prova a temperatura e umidità costanti vengono utilizzate per testare le prestazioni e l'affidabilità dei prodotti in diverse condizioni di temperatura e umidità. Ciò aiuta i produttori a garantire che i loro prodotti soddisfino le specifiche e gli standard richiesti.
2.Ricerca e sviluppo: scienziati e ingegneri utilizzano le camere termoigrometriche per studiare gli effetti della temperatura e dell'umidità su vari materiali e prodotti, consentendo loro di apportare miglioramenti e progressi nel loro campo.
3. Test ambientali: molti settori, tra cui quello aerospaziale, automobilistico ed elettronico, utilizzano camere di prova a temperatura e umidità costanti per testare le prestazioni dei loro prodotti in condizioni estreme di temperatura e umidità, come climi luminosi o caldi e umidi.
4. Test medici e farmaceutici: le camere di prova a temperatura e umidità costanti vengono utilizzate per testare la stabilità e la durata di conservazione dei prodotti medici e farmaceutici in varie condizioni ambientali.
Questi sono solo alcuni esempi delle molteplici applicazioni delle camere umide a temperatura costante. Controllando la temperatura e l'umidità, le camere termiche forniscono un ambiente controllato per testare e valutare un'ampia gamma di prodotti e materiali.
Imballaggio e spedizione di una camera climatica per test a temperatura e umidità costanti
L'imballaggio e la spedizione di una camera per test a temperatura e umidità costanti possono comprometterne la sicurezza e le prestazioni. Un imballaggio e una spedizione adeguati sono importanti per prevenire danni durante il trasporto e garantire che la camera arrivi a destinazione in buone condizioni. Ecco le linee guida generali di Climatest Symor® per l'imballaggio e la spedizione di una camera per test a temperatura e umidità costanti:
1.Materiali di imballaggio: utilizzare materiali di alta qualità che assorbono gli urti, come schiuma o pluriball, per proteggere la camera durante il trasporto. Potresti anche voler utilizzare una robusta cassa di spedizione per proteggere ulteriormente la camera.
2. Manipolazione: la camera viene maneggiata con cura per evitare danni. È importante utilizzare l'attrezzatura giusta, come un carrello elevatore o un transpallet, per sollevare e spostare la camera.
3. Etichettatura: etichettare chiaramente la camera con gli adesivi "Fragile" e "This Side Up" per garantire che venga maneggiata con cura durante il trasporto.
4. Metodo di spedizione: la camera viene spedita via mare, il team Climatest Symor® effettua la prenotazione della nave in anticipo in base alle dimensioni, al peso e alla destinazione della camera, il trasporto locale è normalmente un camion.
È importante collaborare con una compagnia di spedizioni affidabile ed esperta per garantire che la camera per test a temperatura e umidità costanti sia imballata e spedita correttamente. Un imballaggio e una spedizione adeguati possono contribuire a garantire che la camera arrivi a destinazione in buone condizioni e sia pronta per l'uso.
Come installare una camera climatica per test a temperatura e umidità costanti?
•Preparare il sito: scegliere una posizione vicina a una presa elettrica. Assicurarsi che il pavimento sia livellato e in grado di sostenere il peso della camera.
•Predisporre l'impianto elettrico: collegare la camera alla rete elettrica e assicurarsi che sia collegata a terra. Si consiglia di utilizzare un circuito dedicato per la camera.
•Impostare il sistema di ventilazione: la camera deve avere una ventilazione adeguata. Assicurarsi che ci sia un flusso d'aria sufficiente per far circolare l'aria nella camera.
•Installa la camera: i passaggi esatti per l'installazione della camera dipenderanno dal tipo e dal modello della camera in tuo possesso. Generalmente, la camera verrà fornita con il manuale operativo.
•Calibrare la camera: la camera è ben calibrata prima della spedizione in fabbrica, l'utente può testare il valore di temperatura e umidità di uso comune per garantire che la camera funzioni correttamente.
A: ≥60 cm B: ≥60 cm C: ≥120 cm
Attenzione: l'inclinazione non deve superare i 15°C
