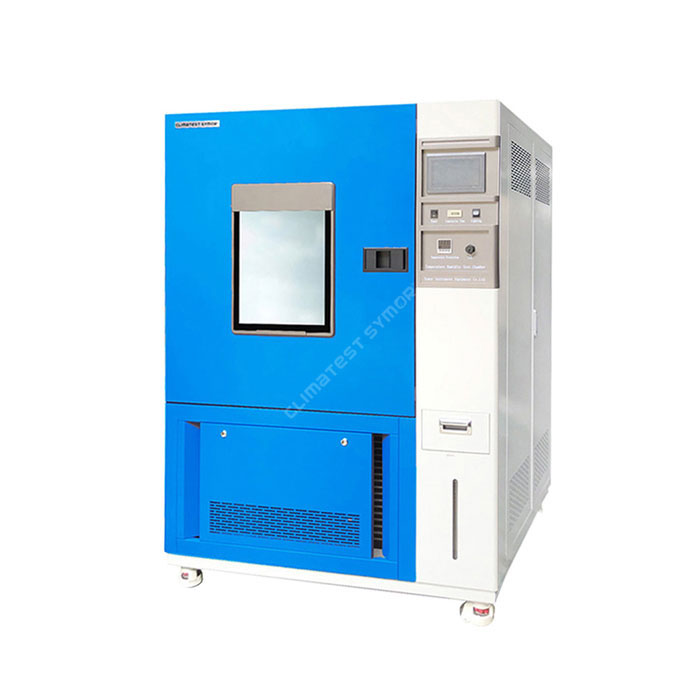

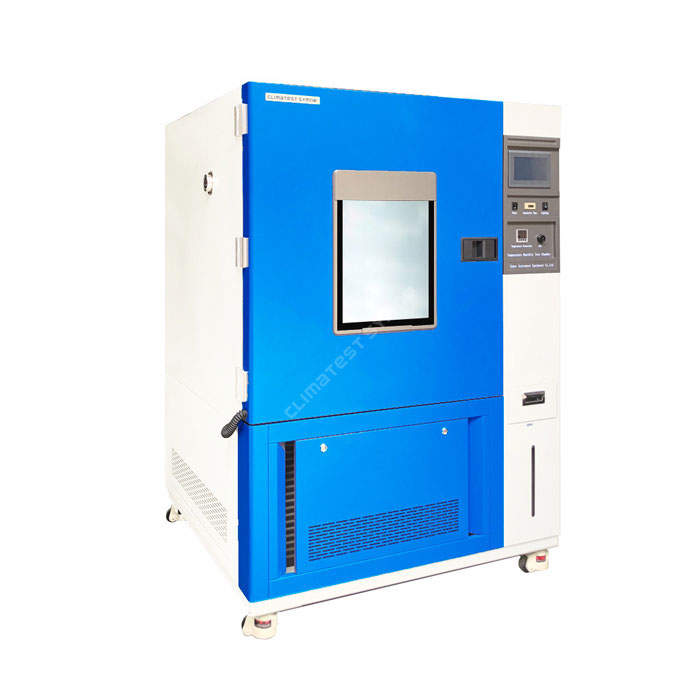

La temperatura e l'umidità della camera climatica, nota anche come camera per test di temperatura e umidità, è un ambiente controllato utilizzato per simulare specifiche condizioni di temperatura e umidità per testare e valutare materiali, prodotti e componenti.
Modello: TGDJS-500
Capacità: 500 litri
Ripiano: 2 pz
Colore blu
Dimensione interna: 800×700×900 mm
Dimensione esterna: 1350×1300×2200 mm
Le condizioni di temperatura e umidità all'interno della camera sono controllate e mantenute con precisione, consentendo all'utente di simulare una serie di condizioni ambientali, come elevata umidità, temperature estreme e altre condizioni che possono influenzare le prestazioni e l'affidabilità del prodotto sottoposto a test. Puoi fare clic sul video qui sotto per conoscere i dettagli:
Specifica
Modello |
TGDJS-50 |
TGDJS-100 |
TGDJS-150 |
TGDJS-250 |
TGDJS-500 |
TGDJS-800 |
TGDJS-1000 |
Dimensione interna |
350×320×450 |
500×400×500 |
500×500×600 |
600×500×810 |
800×700×900 |
1000×800×1000 |
1000×1000×1000 |
Dimensione esterna |
950×950×1400 |
1050×1030×1750 |
1050×1100×1850 |
1120×1100×2010 |
1350×1300×2200 |
1560×1410×2240 |
1560×1610×2240 |
Intervallo di temperatura |
Modello A: -20°C~+150°C Modello B: -40°C~+150°C Modello C: -70°C~+150°C |
||||||
Fluttuazione della temperatura: ≤±0,5°C; Uniformità della temperatura: ≤2°C |
|||||||
Tasso di riscaldamento |
2,0~3,0°C/min |
||||||
Velocità di raffreddamento |
0,7~1,0°C/min |
||||||
Intervallo di umidità |
20% ~ 98% R.H (disponibili anche 5%RH,10%RH) |
||||||
Bias dell'umidità |
+2/-3% U.R |
||||||
Materiale interno |
Acciaio inossidabile spazzolato SUS#304 anticorrosione |
||||||
Materiale esterno |
Piastra in acciaio laminato a freddo con spruzzatura elettrostatica |
||||||
Isolamento |
Lana di vetro superfine/schiuma di poliuretano |
||||||
Controllore |
Controller touch screen LCD programmabile da 7”. |
||||||
Sistema di circolazione |
Motori resistenti alle alte temperature, ciclo singolo, asse lungo e ventola centrifuga di tipo multi-foglia in acciaio inossidabile |
||||||
Umidificazione |
Umidificazione a scanalatura poco profonda, modalità di umidificazione a vapore, fornitura automatica di acqua con allarme di mancanza d'acqua |
||||||
Deumidificazione |
Modalità di deumidificazione della refrigerazione |
||||||
Sistema di riscaldamento |
Riscaldatore NiCr, sistema indipendente |
||||||
Refrigerazione |
Francia Compressori ermetici "TECUMSEH", modalità raffreddamento unità/modalità doppio raffreddamento (raffreddamento ad aria) |
||||||
Dispositivi di protezione |
Protezione da perdite e interruzioni, sovrapressione del compressore, surriscaldamento, protezione da sovracorrente, protezione da sovraccarico con fusibile, allarme segnale acustico, allarme mancanza d'acqua |
||||||
Alimentazione elettrica |
220V·50HZ/60HZ,380V 50HZ/60HZ |
Protezione di sicurezza:
·Limitatore di temperatura indipendente: spegnimento e allarme indipendenti a scopo di protezione termica durante il test.
·Sistema di refrigerazione: protezione da surriscaldamento, sovracorrente e sovrapressione del compressore.
·Camera di prova: protezione da sovratemperatura, surriscaldamento della ventola e del motore, mancanza/inversione di fase, temporizzazione dell'intera apparecchiatura.
·Altro: protezione da perdite e interruzioni, protezione da sovraccarico con fusibile, allarme con segnale acustico, protezione da dispersione di corrente e protezione da sovraccarico.
Curva di temperatura e umidità:
Qual è la struttura della temperatura dell'umidità della camera climatica per i test ambientali
La struttura della temperatura dell'umidità di una camera climatica varia a seconda del produttore e del modello, ma in genere è costituita dai seguenti componenti principali:

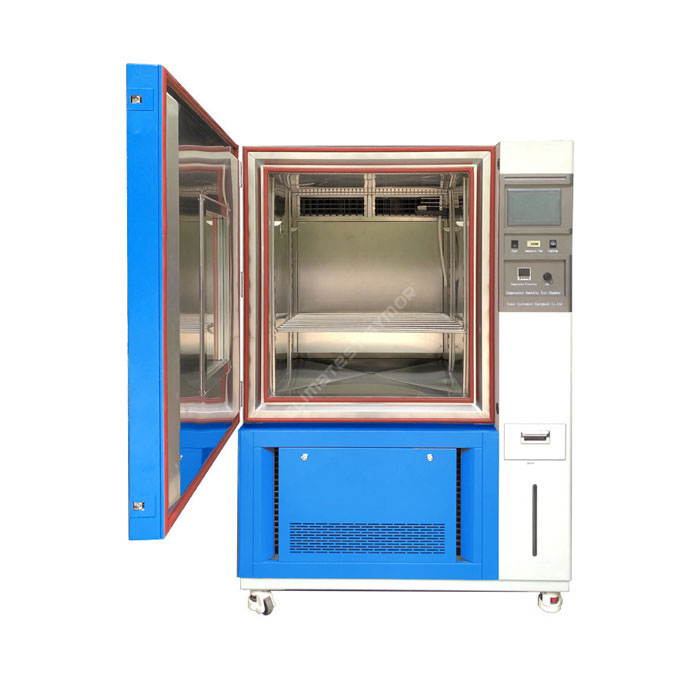

1. Camera di lavoro: questa parte viene utilizzata per creare un ambiente controllato per i test. La camera è generalmente realizzata in acciaio inossidabile SUS#304, sufficientemente resistente da resistere alle condizioni estreme di temperatura e umidità all'interno.
2. Isolamento: per mantenere i livelli di temperatura e umidità, la camera è generalmente isolata con materiali come fibra di vetro o poliuretano.
3. Sistema di riscaldamento e raffreddamento: questo sistema adotta la convezione forzata dell'aria per eseguire test di riscaldamento e raffreddamento. Per realizzare il controllo dell'umidità della temperatura, la camera di prova dovrebbe essere in grado di svolgere due funzioni: riscaldamento e raffreddamento, inoltre la temperatura uniforme deve essere distribuita uniformemente all'interno della camera di lavoro, Climatest Symor® consente di raggiungere un elevato grado di uniformità della temperatura nell'ambiente tutta l'area prove.
La temperatura dell'umidità della camera climatica adotta un sistema di raffreddamento meccanico e un sistema di riscaldamento meccanico per condurre test sui prodotti:
Il sistema di riscaldamento meccanico è costituito da elementi riscaldanti elettrici posizionati vicino al sistema di ventilazione, in modo che l'aria calda riscaldata venga immessa nella zona di prova dall'ingresso dell'aria, quindi esca dall'uscita dell'aria, nel frattempo ci sono ventilatori centrifughi situati nella parte posteriore dell'aria ingresso, in modo da soffiare l'aria calda per raggiungere una migliore uniformità.
Il sistema di raffreddamento meccanico è costituito da un sistema a circuito chiuso, con i seguenti componenti principali:
·Valvola di controllo
·Condensatore
·Evaporatore
·Compressore
Il sistema di refrigerazione in una camera per test termici è classificato come a stadio singolo e a doppio stadio, il singolo stadio è adottato con temperatura -40℃ e superiore, mentre il doppio stadio (chiamato anche sistema a cascata) è con temperatura inferiore a 40℃.
4.Sistema di controllo dell'umidità: il sistema di controllo dell'umidità viene utilizzato per controllare l'umidità all'interno della camera. Questo sistema può includere sistemi di umidificazione e deumidificazione.
5. Pannello di controllo: il pannello di controllo viene utilizzato per azionare la camera di prova. In genere include un display per le letture di temperatura e umidità, nonché pulsanti o manopole per la regolazione dei livelli di temperatura e umidità.
Controller touch screen LCD programmabile:
·Controller touch screen programmabile per il Giappone da 7 pollici
·Impostare il punto di temperatura in modalità valore fisso o modalità programmi
·Visualizzazione del setpoint della temperatura e della curva della temperatura in tempo reale ·Programma di 100 gruppi con memoria da 999 segmenti; ogni segmento 99Ore59Min
·I dati dei test possono essere scaricati secondo necessità tramite l'interfaccia RS232
6. Portacampioni: i portacampioni vengono utilizzati per tenere saldamente i prodotti o i materiali da testare all'interno della camera. Possono essere ripiani, vassoi o altri tipi di supporti, a seconda delle dimensioni e del tipo dei prodotti da testare.
7. Porta: la porta della camera di prova viene utilizzata per accedere all'interno. La porta deve essere robusta, ermetica e in grado di resistere alle condizioni di temperatura e umidità all'interno della camera.
Questi sono i componenti principali di una camera di prova a temperatura e umidità costanti. Il design esatto e la struttura della camera possono variare a seconda del produttore e del modello, ma questi componenti sono generalmente presenti nella maggior parte dei modelli.
Qual è il prezzo della temperatura di umidità di una camera climatica?
La temperatura dell'umidità della camera climatica può variare notevolmente in base a diversi fattori, come la dimensione della camera, il tipo di controlli e caratteristiche e il produttore. È importante considerare non solo il prezzo di acquisto della camera, ma anche i costi a lungo termine di funzionamento e manutenzione della camera, compresi l'utilizzo elettrico, le parti di ricambio e la manutenzione.
In definitiva, il costo di una camera per prove climatiche a temperatura e umidità costanti dipenderà dai requisiti specifici della tua applicazione ed è essenziale valutare attentamente le tue esigenze e il tuo budget per determinare la camera giusta per le tue esigenze.
A cosa serve la temperatura dell'umidità di una camera climatica?
Le camere climatiche con temperatura e umidità controllate sono ampiamente utilizzate per testare e valutare le prestazioni di materiali, componenti e prodotti in vari settori, tra cui:
1. Elettronica: le camere climatiche vengono utilizzate per testare l'affidabilità dei componenti elettronici, come semiconduttori, circuiti stampati e display, in varie condizioni di temperatura e umidità.
2. Settore automobilistico: le camere climatiche vengono utilizzate per testare la durata e l'affidabilità dei componenti automobilistici, come motori, trasmissioni e sistemi frenanti, in varie condizioni di temperatura e umidità.
3.Aerospaziale: le camere climatiche vengono utilizzate per testare le prestazioni e l'affidabilità dei componenti aerospaziali, come motori, avionica e carrello di atterraggio, in condizioni estreme di temperatura e umidità.
3.Dispositivi medici: le camere climatiche vengono utilizzate per testare le prestazioni e l'affidabilità dei dispositivi medici, come dispositivi impiantabili, apparecchiature diagnostiche e prodotti monouso, in condizioni difficili di temperatura e umidità.
4.Scienza dei materiali: le camere climatiche vengono utilizzate per testare le prestazioni e l'affidabilità di materiali, come plastica, metalli e compositi, in diverse condizioni di temperatura e umidità.
In questi settori, l’uso delle camere climatiche aiuta a garantire che i prodotti funzionino in modo affidabile e coerente in diverse condizioni ambientali e aiuta a identificare eventuali problemi prima che il prodotto venga immesso sul mercato.
Oltre ai test sui prodotti, le camere climatiche vengono utilizzate anche per lo screening dello stress ambientale, l'invecchiamento accelerato e l'analisi dei guasti. Queste camere svolgono un ruolo importante nel garantire la qualità e l'affidabilità del prodotto in molti settori e sono uno strumento essenziale per lo sviluppo e il test del prodotto.
Imballaggio e spedizione di una camera climatica per la temperatura dell'umidità
L'imballaggio e la spedizione di una camera per test a temperatura e umidità costanti possono comprometterne la sicurezza e le prestazioni. Un imballaggio e una spedizione adeguati sono importanti per prevenire danni durante il trasporto e garantire che la camera arrivi a destinazione in buone condizioni. Ecco le linee guida generali di Climatest Symor® per l'imballaggio e la spedizione di una camera per test a temperatura e umidità costanti:
1.Materiali di imballaggio: utilizzare materiali di alta qualità che assorbono gli urti, come schiuma o pluriball, per proteggere la camera durante il trasporto. Potresti anche voler utilizzare una robusta cassa di spedizione per proteggere ulteriormente la camera.
2. Manipolazione: la camera viene maneggiata con cura per evitare danni. È importante utilizzare l'attrezzatura giusta, come un carrello elevatore o un transpallet, per sollevare e spostare la camera.
3. Etichettatura: etichettare chiaramente la camera con gli adesivi "Fragile" e "This Side Up" per garantire che venga maneggiata con cura durante il trasporto.
4. Metodo di spedizione: la camera viene spedita via mare, il team Climatest Symor® effettua la prenotazione della nave in anticipo in base alle dimensioni, al peso e alla destinazione della camera, il trasporto locale è normalmente un camion.
È importante collaborare con una compagnia di spedizioni affidabile ed esperta per garantire che la camera per test a temperatura e umidità costanti sia imballata e spedita correttamente. Un imballaggio e una spedizione adeguati possono contribuire a garantire che la camera arrivi a destinazione in buone condizioni e sia pronta per l'uso.
Come installare una temperatura di umidità della camera climatica?
L'installazione di una camera climatica a temperatura e umidità controllate richiede pochi passaggi per garantire il corretto funzionamento e la sicurezza.
Ecco uno schema generale del processo:
•Scegliere una posizione: selezionare una stanza che possa ospitare le dimensioni della camera climatica e che abbia accesso all'energia elettrica e alla ventilazione.
•Preparare il pavimento: assicurarsi che il pavimento possa sostenere il peso della camera climatica e che sia piano per evitare il ribaltamento.
• Assemblare la camera: seguire le istruzioni del produttore per assemblare la camera climatica, compreso il collegamento di eventuali componenti elettrici.
• Installare l'alimentatore: collegare la camera climatica a una fonte di alimentazione in grado di gestire i requisiti elettrici della camera. Assicurarsi di utilizzare un interruttore automatico e un cavo di alimentazione adeguatamente dimensionati.
•Collegare la ventilazione: assicurarsi che la camera climatica disponga di una ventilazione adeguata per rimuovere il calore e l'umidità in eccesso.
•Installare i controlli di temperatura e umidità: collegare i controlli di temperatura e umidità alla camera climatica e calibrarli secondo le istruzioni del produttore.
•Testare il sistema: accendere la camera climatica e verificare che funzioni correttamente. Monitorare i livelli di temperatura e umidità e apportare le modifiche necessarie.
A: ≥60 cm B: ≥60 cm C: ≥120 cm
Attenzione: l'inclinazione non deve superare i 15°C
