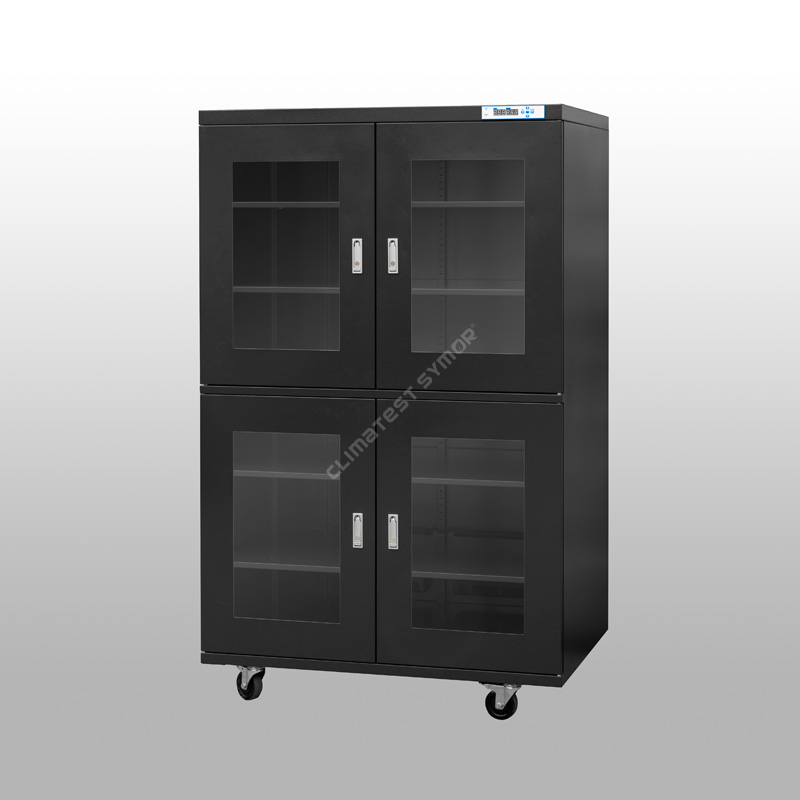

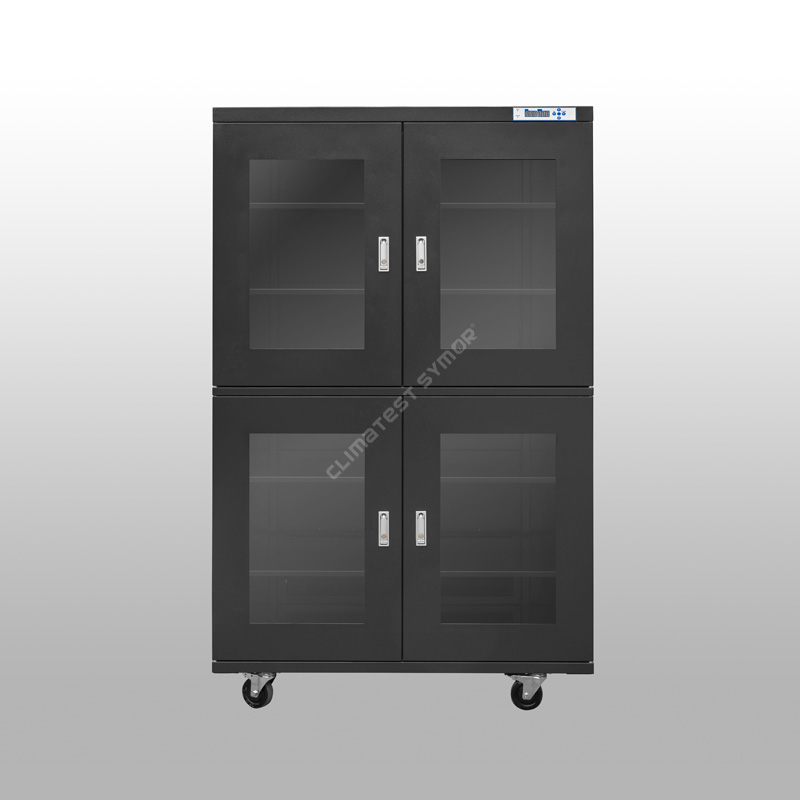

Armadi asciutti con controllo a bassa umidità

Descrizione

<1%RH Gli armadi asciutti con controllo a bassa umidità sono progettati principalmente per componenti elettronici classificati con livelli di sensibilità all'umidità elevata (MSL), in particolare i livelli 4, 5, 5a e 6. Questi armadi di stoccaggio a bassissima umidità sono in grado di mantenere costantemente un ambiente di conservazione <1%RH, rispettando così lo standard industriale internazionale IPC/JEDEC J-STD-033.

 Armadi asciutti con controllo a bassa umidità: specifiche

Armadi asciutti con controllo a bassa umidità: Caratteristica

▸Umidità relativa: <1%RH, offre una soluzione di conservazione a bassissima umidità per MSL 4, 5, 5a e 6.

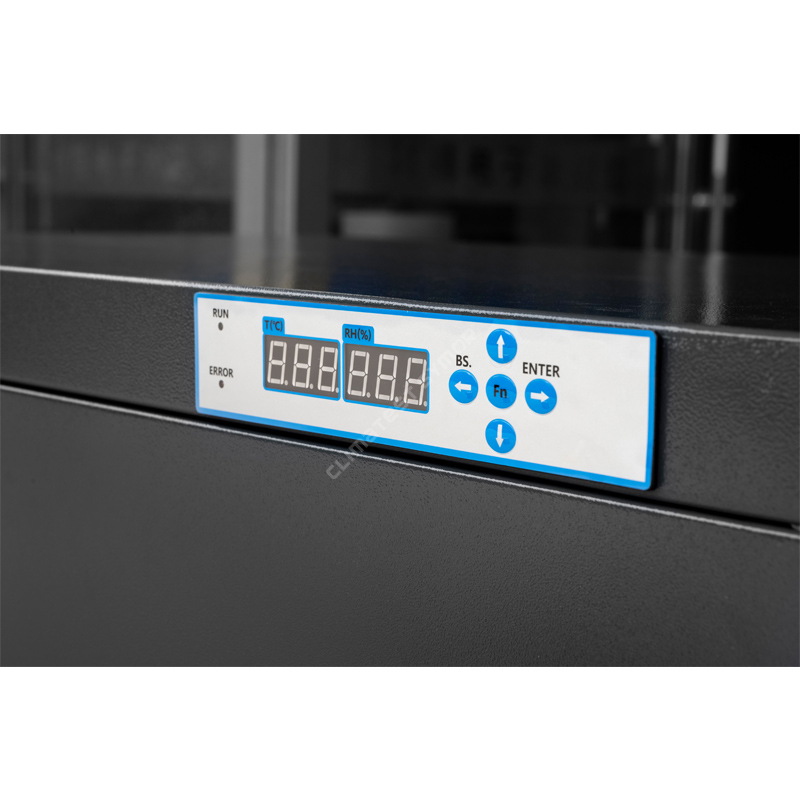

▸Display digitale: display LED HD controllato da microcomputer, impostazione RH intuitiva, monitoraggio in tempo reale.

▸Sicurezza ESD: resistenza antistatica superficiale 10⁵–10⁹ Ω.

▸Ripiani regolabili: regolabili in altezza, adatti a componenti di diverse dimensioni.

▸Funzione di memoria: non è necessario ripristinare dopo un'interruzione di corrente.

▸Efficienza energetica: risparmio energetico, pur mantenendo un controllo dell'umidità altamente efficace.

Come deumidificare?

Il principio di deumidificazione di un armadio a secco con controllo di umidità <1% RH è "adsorbimento fisico tramite setacci molecolari + rigenerazione ciclica" (il metodo più affidabile), il normale armadio a secco con raffreddamento TE non può raggiungere un livello di umidità così basso.

Processoo di adsorbimento: I setacci molecolari vengono utilizzati come materiale adsorbente nell'armadio; questi setacci presentano una vasta rete di micropori su scala nanometrica che assorbono le molecole d'acqua dall'aria, proprio come una spugna che assorbe l'acqua. Un ventilatore aspira l'aria umida nelle unità di essiccazione, dove le molecole d'acqua subiscono un adsorbimento fisico, e l'aria essiccata viene successivamente reimmessa all'interno dell'armadio.

RigenerazioneProcesso:Una volta che il setaccio molecolare raggiunge la saturazione di adsorbimento, il sistema avvia automaticamente un delicato riscaldamento a bassa temperatura per convertire le molecole d'acqua adsorbite in vapore acqueo, che viene poi espulso dall'armadio; il setaccio molecolare ripristina così la sua capacità di assorbimento dell'umidità.

<1%RH Gli armadi asciutti con controllo a bassa umidità adottano una tecnologia avanzata, tra cui l'umidità relativa (RH) importata dalla Svizzera e i sensori di temperatura, per garantire un controllo e un monitoraggio precisi dell'ambiente interno, la precisione del sensore di umidità è +/-2%RH. Mantenendo un ambiente stabile e a bassa umidità, gli armadi asciutti proteggono efficacemente gli oggetti sensibili dagli effetti dannosi dell'umidità, come corrosione, muffe e degrado.

Armadi asciutti con controllo a bassa umidità in assemblaggio SMT

Nel settore SMT (Surface Mount Technology), l'applicazione principale degli armadi a secco <1%RH è la gestione e il controllo specializzati dei dispositivi sensibili all'umidità (MSD), garantendo che rimangano assolutamente asciutti prima della saldatura a riflusso, prevenendo così danni ai componenti causati dall'effetto popcorn.

Floor Life si riferisce al tempo massimo consentito in cui un MSD (dispositivo sensibile all'umidità) può rimanere in un ambiente di fabbrica standard (≤30°C/60% RH), dopo essere stato rimosso dal sacchetto sottovuoto con barriera contro l'umidità, pur rimanendo sicuro per il posizionamento e la saldatura a riflusso.

Metodo di applicazione: una volta rimossi i componenti MSL di livello 4–6 dai sacchetti sottovuoto, se i processi di montaggio e saldatura a riflusso non vengono completati entro la durata di vita specificata, devono essere immediatamente collocati in un armadio di stoccaggio a secco con umidità relativa <1%. In questo ambiente a bassissima umidità relativa <1% di umidità relativa, il processo di assorbimento dell'umidità dei componenti viene effettivamente "messo in pausa" e la vita rimanente del pavimento cessa di essere consumata, l'armadio a secco non realizza alcuna precottura, che può essere caricato direttamente sulla linea per l'uso, aumentando così in modo significativo l'efficienza produttiva.

Profilo di umidità in tempo reale(Umidità ambiente 60% RH, senza carico):

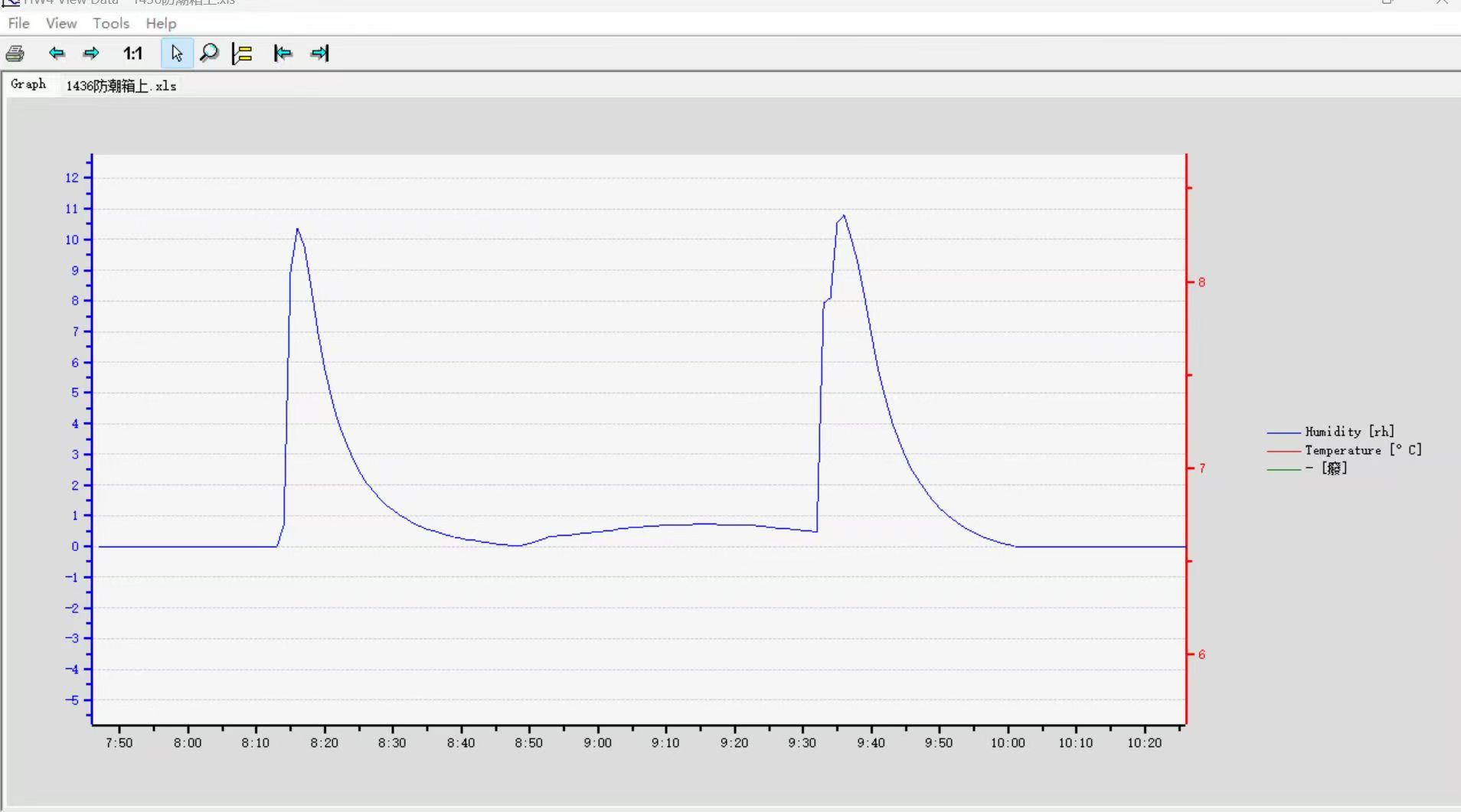

Aprendo la porta per 30 secondi ogni volta, quindi chiudendola:

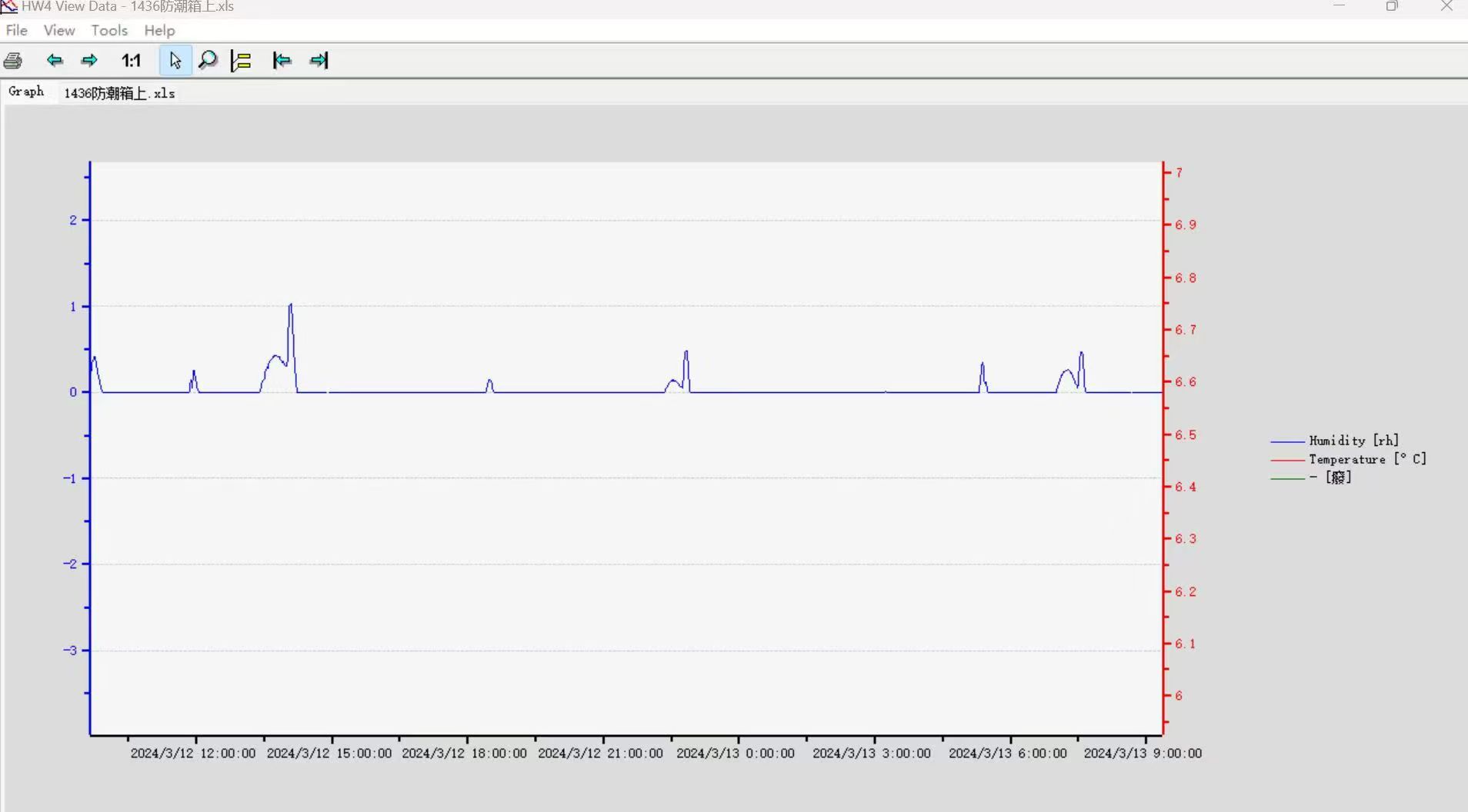

Conservazione a lungo termine senza aprire la porta:

Misurazione dell'umidità in tempo reale prima della spedizione

Utilizziamo un igrometro Rotronics ad alta precisione per rimisurare l'armadio a secco <1%RH prima della spedizione e rilasciare il certificato di calibrazione, eseguiamo attentamente il debug di ogni armadio e ci assicuriamo che tutto funzioni bene dopo che arriva nelle mani del cliente, anche questa è una responsabilità, Symor si preoccupa del controllo di qualità e dei feedback dei clienti sull'utilizzo dei nostri armadi a secco aster, riteniamo che questo sia il motivo per cui molti clienti effettuano ordini ripetuti.

Differenza tra armadi asciutti a bassa umidità e armadi ad azoto:

▸Gli armadi di essiccazione a bassa umidità utilizzano unità a secco per deumidificare, senza materiali di consumo, senza sostituzioni, e assorbono l'umidità e la scaricano automaticamente all'esterno.

▸Gli armadi per lo spurgo dell'azoto utilizzano gas azoto per raggiungere un'applicazione di stoccaggio a bassa umidità e basso livello di ossigeno, il gas N2 è consumabile.

<1%RH Armadi asciutti con controllo a bassa umidità: Applicazione

▸Produzione di semiconduttori ed elettronica:

. Wafer/Chip/BGA/PCB: per componenti sensibili all'umidità con un livello di sensibilità all'umidità (MSL) compreso tra 2a e 5a, previene l'effetto "popcorn" (crepe interne) causato dalla rapida vaporizzazione dell'umidità interna durante la saldatura.

. Fotoresist/Fondanti: previene il degrado delle prestazioni derivante dall'assorbimento di umidità.

▸Ottica e strumentazione di precisione

. Lenti ad alta precisione / Ottiche rivestite / Facce terminali in fibra

Per maggiori dettagli sugli armadi asciutti con controllo a bassa umidità inferiore all'1% di umidità relativa, visitare il nostro sito Web www.climatestsymor.com o inviare un'e-mail a sales@climatestsymor.com. Ti risponderemo al più presto possibile e accogliamo con favore la possibile collaborazione.
