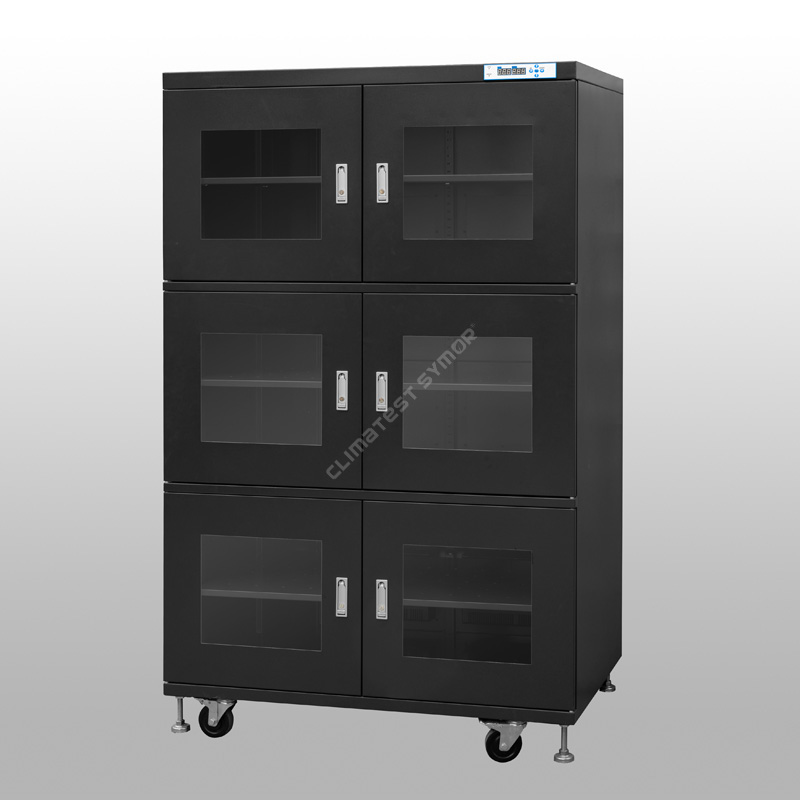

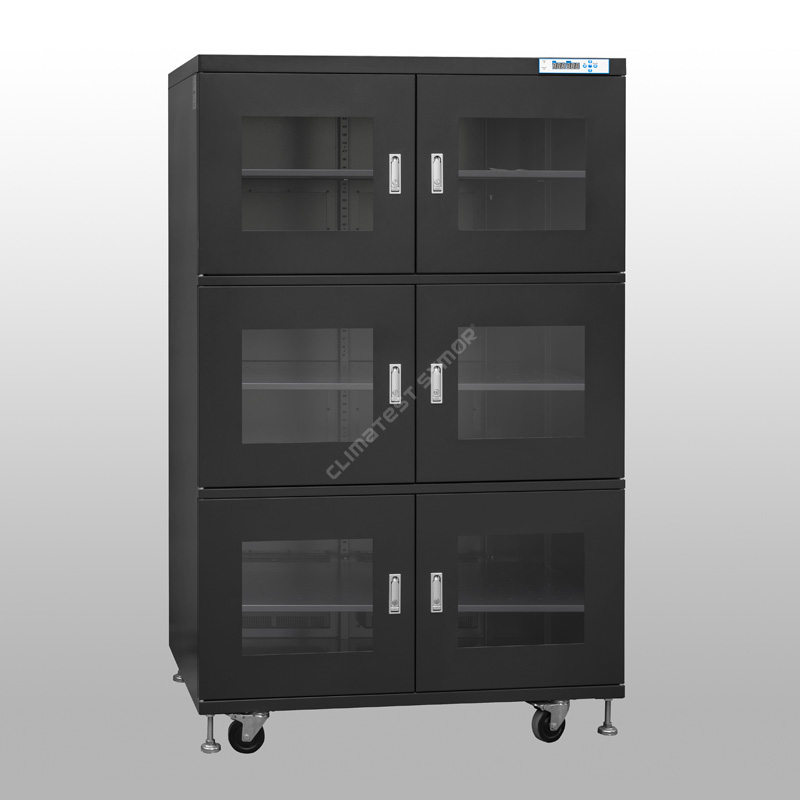

Armadietto asciutto con umidità relativa inferiore all'1%.

Descrizione

Un armadio a secco con umidità relativa inferiore all'1% fornisce uno stoccaggio a bassissima umidità per le linee di produzione SMT. Utilizzando la tecnologia di deumidificazione più avanzata, l'armadio crea un'atmosfera estremamente secca che previene l'effetto popcorn nei componenti sensibili all'umidità, prolunga la loro durata utile sul pavimento ed elimina la necessità di costoso azoto o di frequenti cotture ad alta temperatura.

Armadi asciutti con umidità relativa inferiore all'1%: specifica

Armadi asciutti con umidità relativa inferiore all'1%: Caratteristica

▸Umidità relativa: <1%RH, offre una soluzione di conservazione a bassissima umidità per MSL 4, 5, 5a e 6.

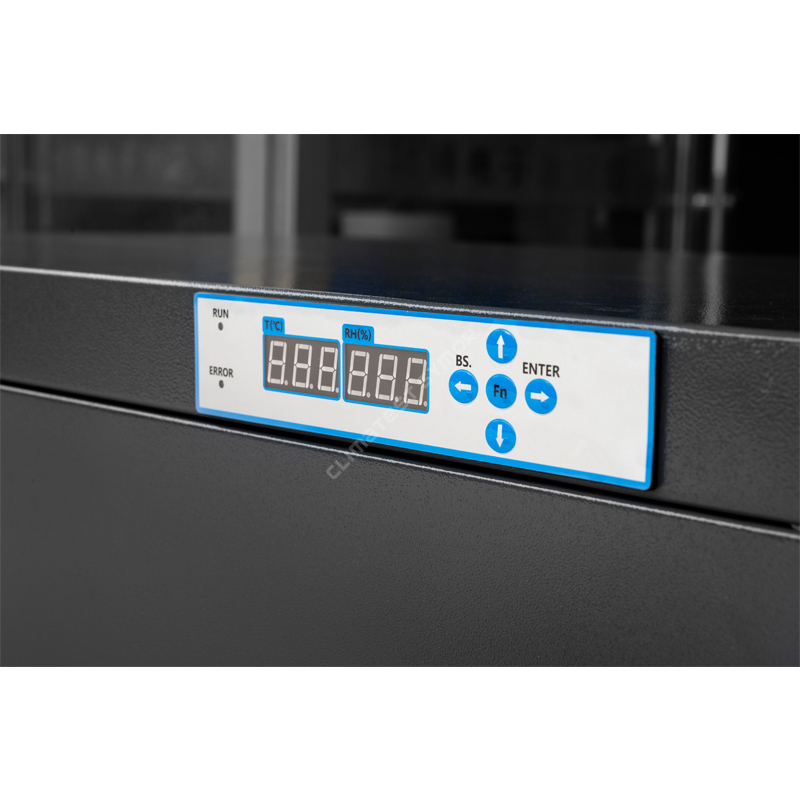

▸Display digitale: display LED HD controllato da microcomputer, impostazione RH intuitiva, monitoraggio in tempo reale.

▸Sicurezza ESD: resistenza antistatica superficiale 10⁵–10⁹ Ω.

▸Ripiani regolabili: regolabili in altezza, adatti a componenti di diverse dimensioni.

▸Funzione di memoria: non è necessario ripristinare dopo un'interruzione di corrente.

▸Efficienza energetica: risparmio energetico, pur mantenendo un controllo dell'umidità altamente efficace.

Come deumidificare?

Il principio di deumidificazione di un armadio a secco con umidità relativa inferiore all'1% è "adsorbimento fisico tramite setacci molecolari + rigenerazione ciclica" (il metodo più affidabile), il normale armadio a secco di raffreddamento TE non può raggiungere un livello di umidità così basso.

Processoo di adsorbimento: I setacci molecolari vengono utilizzati come materiale adsorbente nell'armadio; questi setacci presentano una vasta rete di micropori su scala nanometrica che assorbono le molecole d'acqua dall'aria, proprio come una spugna che assorbe l'acqua. Un ventilatore aspira l'aria umida nelle unità di essiccazione, dove le molecole d'acqua subiscono un adsorbimento fisico, e l'aria essiccata viene successivamente reimmessa all'interno dell'armadio.

RigenerazioneProcesso:Una volta che il setaccio molecolare raggiunge la saturazione di adsorbimento, il sistema avvia automaticamente un delicato riscaldamento a bassa temperatura per convertire le molecole d'acqua adsorbite in vapore acqueo, che viene poi espulso dall'armadio; il setaccio molecolare ripristina così la sua capacità di assorbimento dell'umidità.

Al di sotto dell'1% di umidità relativa, gli armadi a secco adottano una tecnologia avanzata, tra cui l'umidità relativa (UR) importata dalla Svizzera e i sensori di temperatura, per garantire un controllo e un monitoraggio precisi dell'ambiente interno, la precisione del sensore di umidità è di +/- 2% di umidità relativa. Mantenendo un ambiente stabile e a bassa umidità, gli armadi asciutti proteggono efficacemente gli oggetti sensibili dagli effetti dannosi dell'umidità.

Applicazioni nella produzione elettronica SMT

Gli armadi asciutti con umidità relativa inferiore all'1% sono essenziali per i dispositivi sensibili all'umidità (MSD) classificati come MSL 4, 5, 5A e 6 secondo gli standard IPC/JEDEC J-STD-033:

▸Casi d'uso primari: Prevenzione dell'"effetto popcorn": durante la saldatura a rifusione (temperature di picco ~260°C), l'umidità intrappolata all'interno dei pacchetti IC in plastica si trasforma in vapore, causando crepe interne e delaminazione. Lo stoccaggio a bassissima umidità elimina questa umidità prima della saldatura.

▸Interruzione della vita sul pavimento: quando gli MSD vengono rimossi dai sacchetti sigillati con barriera contro l'umidità, l'orologio della "vita sul pavimento" inizia a ticchettare. Conservarli in un armadio con umidità relativa <1% mette effettivamente in pausa questo timer, consentendo di conservare in modo sicuro i componenti non utilizzati e riutilizzarli successivamente senza cottura.

▸Prevenzione dell'ossidazione: l'atmosfera ultra-secca previene l'ossidazione dei cuscinetti di rame esposti, delle finiture in argento e delle superfici saldabili, preservandone la saldabilità per anni

Floor Life si riferisce al tempo massimo consentito in cui un MSD (dispositivo sensibile all'umidità) può rimanere in un ambiente di fabbrica standard (≤30°C/60% RH), dopo essere stato rimosso dal sacchetto sottovuoto con barriera contro l'umidità, pur rimanendo sicuro per il posizionamento e la saldatura a riflusso.

Metodo di applicazione: una volta rimossi i componenti MSL di livello 4–6 dai sacchetti sottovuoto, se i processi di montaggio e saldatura a riflusso non vengono completati entro la durata di vita specificata, devono essere immediatamente collocati in un armadio asciutto con umidità relativa inferiore all'1%. In questo ambiente a bassissima umidità relativa <1% di umidità relativa, il processo di assorbimento dell'umidità dei componenti viene effettivamente "messo in pausa" e la vita rimanente del pavimento cessa di essere consumata, l'armadio a secco non realizza alcuna precottura, che può essere caricato direttamente sulla linea per l'uso, aumentando così in modo significativo l'efficienza produttiva.

Profilo di umidità in tempo reale(Umidità ambiente 60% RH, senza carico):

Aprendo la porta per 30 secondi ogni volta, quindi chiudendola:

Conservazione a lungo termine senza aprire la porta:

Misurazione dell'umidità in tempo reale prima della spedizione

Utilizziamo un igrometro Rotronics ad alta precisione per rimisurare l'armadio a secco con umidità relativa inferiore all'1% prima della spedizione e rilasciare il certificato di calibrazione, eseguiamo attentamente il debug di ogni armadio e ci assicuriamo che tutto funzioni bene dopo che arriva nelle mani del cliente, anche questa è una responsabilità, Symor si preoccupa del controllo di qualità e dei feedback dei clienti sull'utilizzo dei nostri armadi a secco, pensiamo che questo sia il motivo per cui molti clienti effettuano ordini ripetuti.

Differenza tra armadi a secco e armadi ad azoto:

▸Gli armadi di asciugatura utilizzano unità a secco per deumidificare, senza materiali di consumo, senza sostituzioni, e assorbono l'umidità e la scaricano automaticamente all'esterno.

▸Gli armadi per azoto utilizzano lo spurgo dell'azoto per raggiungere un'applicazione di stoccaggio a bassa umidità e basso livello di ossigeno, il gas N2 è consumabile.

Componenti che richiedono armadi asciutti <1%RH:

▸IC, BGA, QFP e tutti i componenti SMD con MSL 5/6

▸PCB nudi (previene l'ossidazione e l'assorbimento di umidità)

▸ Polveri metalliche per stampante 3D (igroscopiche e reattive)

Conformità agli standard di settore

Gli armadi a secco con umidità relativa inferiore all'1% sono progettati per soddisfare o superare:

IPC/JEDEC J-STD-033             Manipolazione, imballaggio e stoccaggio di DMS

IPC-1601                                 Conservazione e gestione dei PCB

IEC 61340-5-1                          Controllo ESD (per modelli con protezione ESD)

Chi acquista da noi?

Symor vende armadi controllati a bassa umidità ai produttori di semiconduttori ed elettronica di fama mondiale, come Micron, ST Electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn e università come Stanford, Illinois, ETH Zürich........ i nostri armadi a secco aiutano i clienti:

▸Affrontare i principali punti critici: risolvere completamente le sfide della gestione dei dispositivi sensibili all'umidità (MSD)

▸Ridurre i costi e migliorare l'efficienza dell'assemblaggio: ottenuto un significativo ritorno sull'investimento (ROI)

▸Prestazioni eccezionali del prodotto: tecnologia di controllo dell'umidità stabile e affidabile

Per ulteriori dettagli sugli armadi a secco con umidità relativa inferiore all'1%, visitare il nostro sito Webwww.climatestsymor.comoppure inviare un'e-mail a sales@climatestsymor.com. Ti risponderemo al più presto possibile e accogliamo con favore la possibile collaborazione.
