Climatest Symor® è un produttore cinese di armadi di stoccaggio a umidità controllata, produciamo diversi tipi di armadi di stoccaggio a umidità controllata con un prezzo altamente competitivo, ogni armadio a secco viene fornito con il miglior servizio di assistenza e viene fornito con due anni di garanzia. Per<5%RH series, the humidity is automatic.

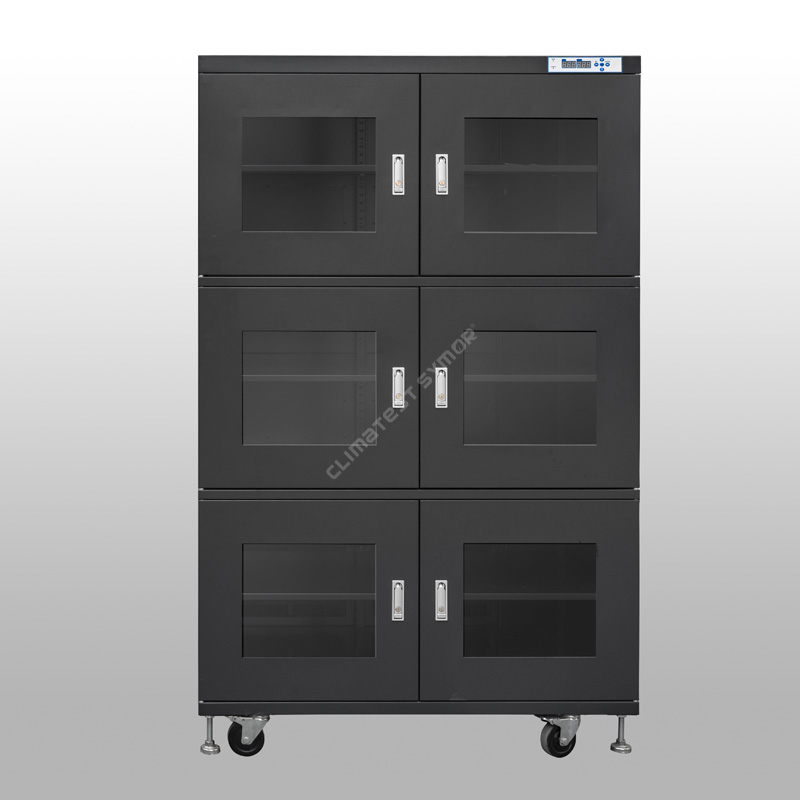

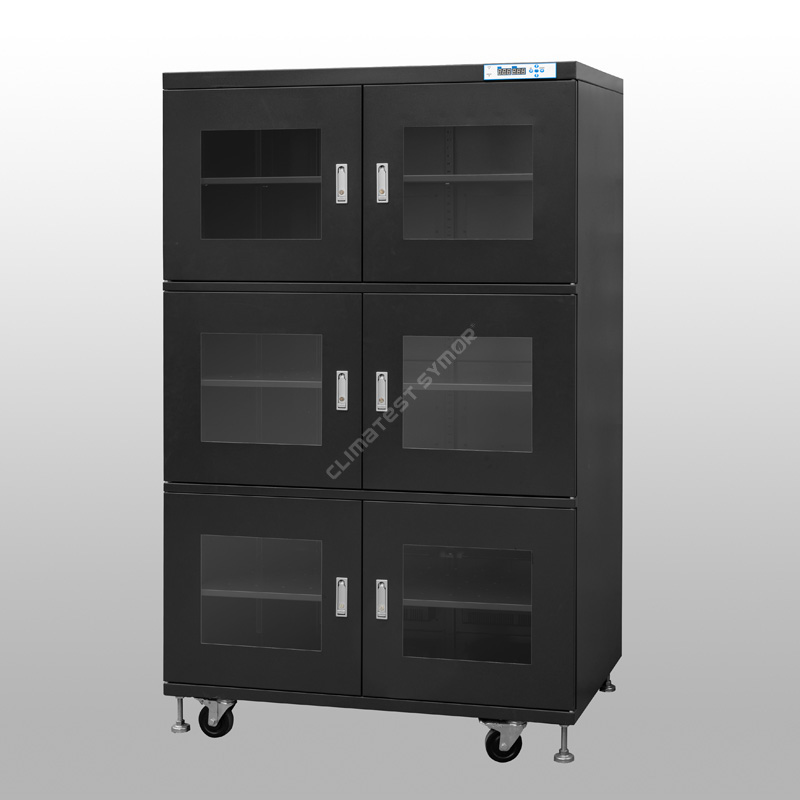

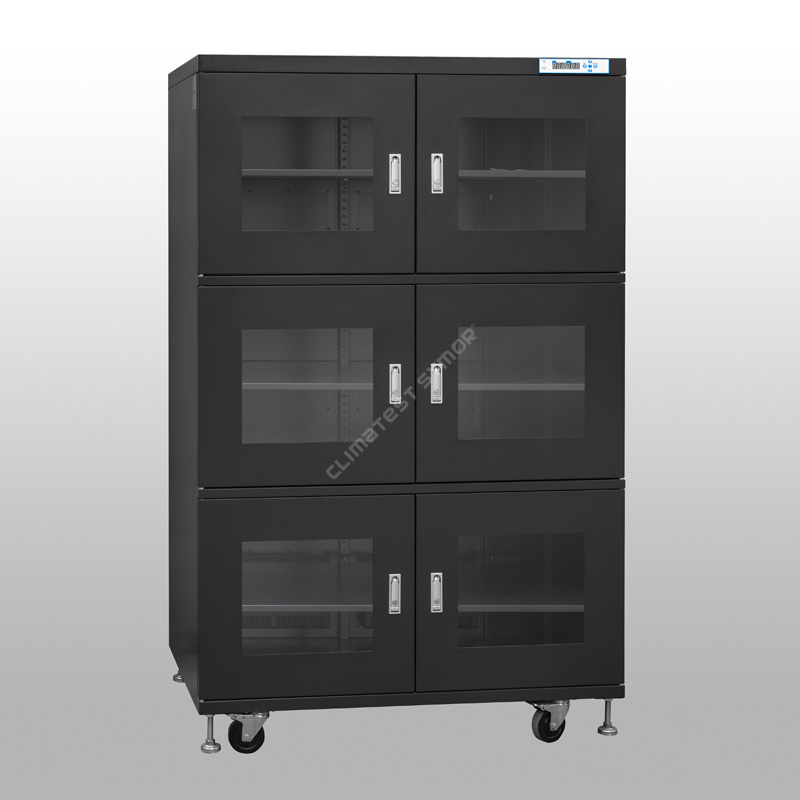

Modello: TDU1436F-6
Capacità: 1436 litri
Umidità:<5%RH Automatic
Tempo di recupero: max. 30 minuti dopo l'apertura della porta 30 secondi poi la chiusura. (Ambiente 25â 60% UR)
Ripiani: 5 pezzi
Colore: blu scuro, sicuro ESD
Dimensioni interne: L1198*P682*H1723 MM
Dimensioni esterne: L1200*P710*H1910 MM
Descrizione
Il più climatico Symor® gli armadi di conservazione a umidità controllata forniscono un ambiente di conservazione a bassissima umidità <5% UR, sono progettati per proteggere i componenti sensibili all'umidità dai difetti legati all'umidità, secondo lo standard IPC/JEDEC J-STD-033, i problemi di popcorn e micro-cracking in processo di riflusso sono effettivamente sistemati in questo armadio a secco.
Specifica
Mode# con F: funzione ESD, colore blu scuro.
Mode# senza F: nessuna funzione ESD, colore bianco sporco
Modello |
Capacità |
Dimensione interna (L×P×A, mm) |
Dimensione esterna (L×P×A, mm) |
Potenza media (W) |
Peso lordo (KG) |
Massimo Carico/scaffale (KG) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160 litri |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160 litri |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240 litri |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240 litri |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Caratteristica

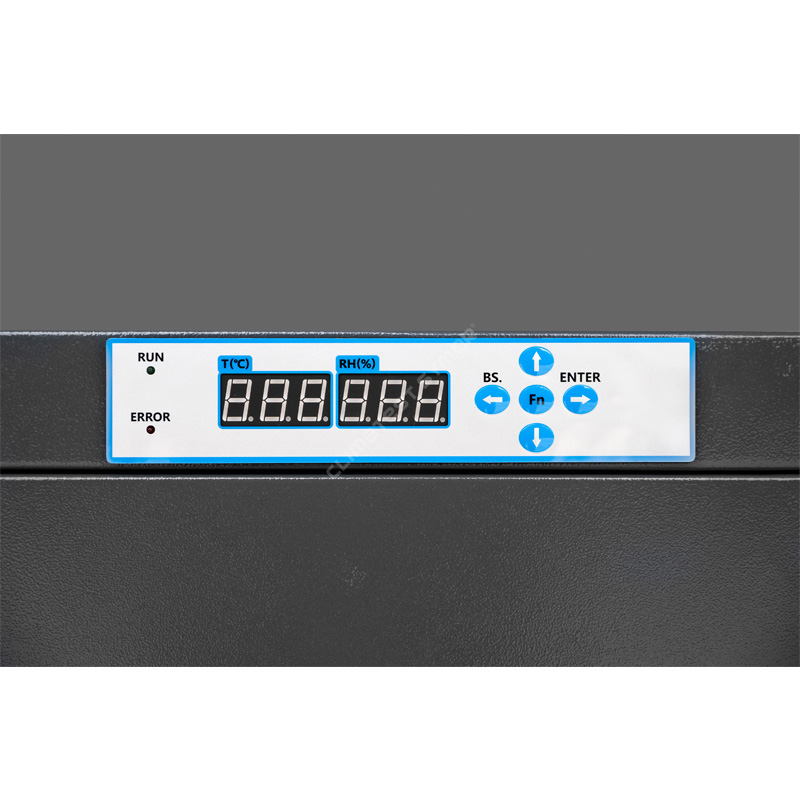

·Adotta il sensore di umidità e temperatura importato dalla Svizzera.
-Ciò garantisce un'elevata precisione nell'uso, questi armadi di stoccaggio a umidità controllata hanno una funzione di memoria, non è necessario reimpostare dopo un'interruzione di corrente.
·Realizzato in acciaio zincato di 1,2 mm di spessore, con verniciatura USA DuPont ESD.
-Design della struttura rinforzata, ottima portanza, trattamento superficiale con 18 processi di verniciatura, il valore di resistenza statica incontra 106 -108Ω, anche con forte resistenza alla corrosione.
·Finestra in vetro temperato ad alta intensità da 3,2 mm per una migliore osservazione.

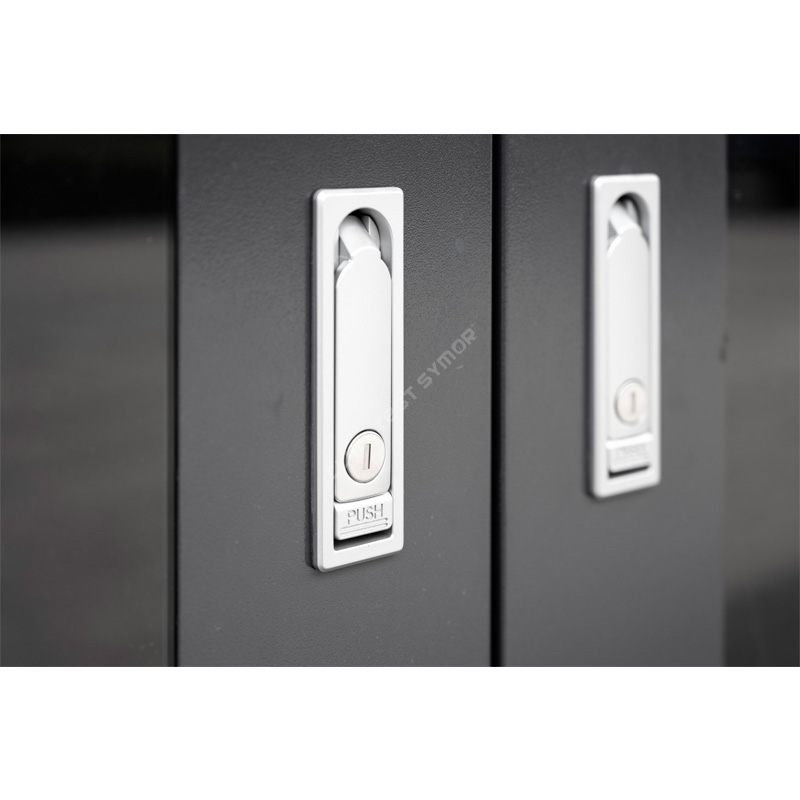

- Serratura in lega di zinco a pressione piatta, con perfetta tenuta all'aria e funzione antifurto, le prestazioni di tenuta di questi armadi di stoccaggio a umidità controllata sono eccellenti.
·Con la funzione di memoria, non è necessario reimpostare dopo un'interruzione di corrente.
-Gli armadi di stoccaggio a umidità controllata possono memorizzare automaticamente l'ultimo valore di impostazione dopo lo spegnimento, non è necessario reimpostarlo.
·Potente unità a secco con durata prevista di +15 anni.
- Gli armadi di stoccaggio a umidità controllata adottano un'unità secca a setaccio molecolare 4A, la tecnica più avanzata, può essere rigenerata automaticamente, non è necessaria la sostituzione.
·Ruote universali installate nella parte inferiore, cassaforte ESD.
- Le ruote in PU rinforzato sono installate nella parte inferiore degli armadi di stoccaggio a umidità controllata, le due anteriori con freni per un facile spostamento e arresto.
Definizione di Climatest Symor® armadi di stoccaggio a umidità controllata?
Il più climatico Symor® armadi di stoccaggio a umidità controllata, è una custodia con controllo elettronico dell'umidità che mantiene automaticamente un valore di umidità relativa (RH) stabile, gli armadi di stoccaggio a umidità controllata sono disponibili in diverse dimensioni e forme, può mantenere un ambiente a bassa umidità <5%RH in modo affidabile, con precisione Controllo RH, ma richiede un'alimentazione costante.
In che modo gli armadi di stoccaggio a umidità controllata influenzano la produzione SMT?
I componenti MSL, come IC, BGA, PCB, sono molto sensibili all'umidità, questi componenti hanno requisiti severi per l'ambiente di stoccaggio, a differenza delle scatole a secco civili a prova di umidità, gli armadi di stoccaggio a umidità controllata possono raggiungere un valore di umidità molto basso, la deumidificazione e la velocità di recupero è super veloce, tutti gli armadi sono sicuri contro le scariche elettrostatiche.
Durante il processo di rifusione, tracce di umidità penetrano nei pacchetti IC, la pressione dell'umidità aumenta a causa del riscaldamento, l'umidità assorbita si espande rapidamente all'interno, provocando danni invisibili, come guasti ai cavi, popcorn e micro-crepe, persino crepe sulla superficie, questi i difetti non sono facili da vedere nella fase iniziale, tuttavia, questi potenziali problemi invisibili entrano nel mercato, quindi i prodotti della facoltà ritornano e seguono i reclami.
Stoccaggio normale |
Processo di riflusso |
||
|
|
|
|
L'umidità nell'ambiente penetra nelle confezioni. |
Durante il riscaldamento aumenta la pressione del vapore acqueo, che separa lo stampo e la resina. |
Il vapore acqueo continua ad espandersi sotto riscaldamento, facendo esplodere i pacchi. |
Il vapore acqueo rompe le confezioni, causando microfessurazioni. |
gli armadi di stoccaggio a umidità controllata possono mantenere <5% UR, eliminando efficacemente i rischi di guasti derivanti da uno stoccaggio improprio durante il processo di assemblaggio. Lo standard IPC/JEDEC J-STD-033 specifica lo standard per la manipolazione, l'imballaggio, la spedizione e l'uso dell'umidità/riflusso Dispositivi a montaggio superficiale sensibili”. Richiede uno stoccaggio a bassa umidità per i componenti sensibili all'umidità.
Perché hai bisogno di un armadio di stoccaggio a umidità controllata per lo stoccaggio di SMD?
I dispositivi MSD sono generalmente circuiti integrati, composti da diversi componenti, questi componenti sono assemblati tramite pasta, questo inevitabilmente provoca delle lacune tra i componenti, le lacune sono il fattore principale dell'umidità dell'MSD, l'umidità penetrerà e gradualmente nell'SMD, quando la penetrazione raggiunge in una certa misura, l'SMD si inumidisce e si guasta.
Lo stoccaggio a bassa umidità MSD, mira a controllare la vita dell'officina SMD, gli armadi di stoccaggio a umidità controllata forniscono una soluzione di conservazione efficace, le prestazioni degli armadi di stoccaggio a umidità controllata determinano l'effetto di stoccaggio SMD, un armadietto di stoccaggio professionale a umidità controllata dovrebbe raggiungere una bassa umidità, antistatico e deumidificazione rapida funzioni.
Il livello SMD determina il livello di umidità richiesto. Nell'attuale livello SMD, l'umidità di conservazione comunemente utilizzata è del 20%, 10% e 5%UR.
Il più climatico Symor® gli armadi di stoccaggio a umidità controllata adottano la temperatura importata dalla Svizzera. e sensore RH, l'errore è +/- 2% RH, con alta precisione e alta stabilità, l'umidità è regolabile, l'ermeticità è eccellente.
applicazione armadi di stoccaggio a umidità controllata
gli armadi di stoccaggio a umidità controllata sono essenziali nell'industria manifatturiera elettronica/dei semiconduttori, è la soluzione di stoccaggio OTTIMALE per:
â» Assemblaggio PCB, chip IC, LED, SMD, SMT, nastri e bobine, circuiti stampati (PWB), film in poliammide, alimentatori.
â» Condensatori, parti ceramiche, connettori, interruttori, barra saldante.
â» Componenti MSL parzialmente assemblati.
â» Materiali che assorbono l'umidità, come epossidici, resine, adesivi.
Inoltre, le camere bianche hanno requisiti igienici molto severi, i modelli standard non corrispondono, Climatest Symor® fornisce anche armadi a secco in acciaio inossidabile (SS) e armadi ad azoto in acciaio inossidabile (SS), entrambi personalizzati in base alle esigenze specifiche dei clienti.
<5%UR Velocità di deumidificazione Serie:
Aprire la porta per 30 secondi e poi chiuderla, l'umidità tornerà a <5%UR entro 30 minuti, vedere la curva seguente: (Ambiente 25 gradi C, umidità 60%UR)
QUALI SONO I METODI COMUNI PER CONSERVARE I COMPONENTI ELETTRONICI?
1. Sacchetti barriera contro l'umidità
âMetodo: i componenti sensibili all'umidità sono imballati in sacchetti sigillati con barriera all'umidità, con essiccanti e scheda indicatore di umidità (HIC) all'interno, gli utenti identificano l'umidità ambientale nelle confezioni sigillate controllando il cambiamento di colore dei punti sull'auto.
âSvantaggio: sacchi barriera all'umidità + indicatore di umidità per auto + essiccanti + lavoro manuale = materiali di consumo, rischio di perdite, costo elevato.
2. Armadi di azoto
âMetodo: i componenti sensibili all'umidità vengono conservati in armadi di spurgo dell'azoto o aria compressa per soddisfare lo stoccaggio a bassa umidità
âSvantaggio: riempimento di azoto = consumo continuo di N2, alta co
3. Armadietti asciutti elettronici
âMetodo: i componenti sensibili all'umidità sono collocati in un armadio elettronico a secco, basta collegarli, la macchina funzionerà automaticamente e raggiungerà un'umidità molto bassa.
â Vantaggi: Nessun materiale di consumo, nessun lavoro manuale, nessun consumo di azoto, ambiente, solo un po' di elettricità necessaria.
Forniamo soluzioni di armadi di stoccaggio a umidità controllata ai seguenti settori:
Produzione elettronica
Semiconduttore
farmaceutico
Laboratorio
Aviazione
Militare
Vantaggi degli armadi di stoccaggio a umidità controllata
Per maggiori dettagli sugli armadi di stoccaggio a umidità controllata, visita il nostro sito Web www.climatestsymor.com o invia direttamente e-mail a sales@climatestsymor.com, ti risponderemo al più presto, benvenuto per una possibile collaborazione.
