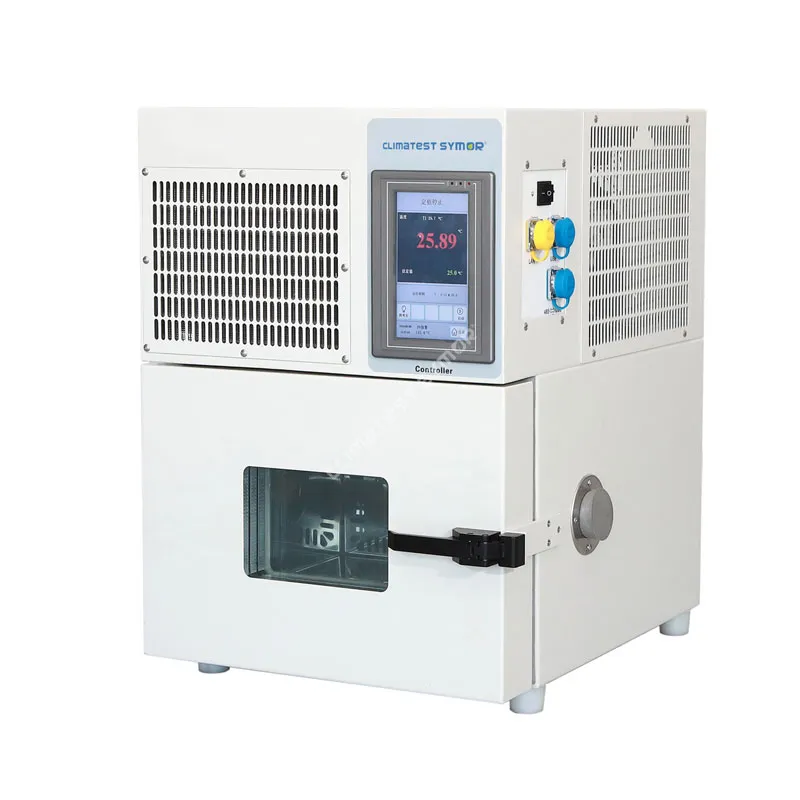

A Piccola camera per test di temperaturaoffre le stesse identiche capacità di screening dello stress termico della camera termica a pavimento, ma con un ingombro che può essere posizionato su un banco o in un laboratorio affollato.
La sfida è che “piccolo” non significa “più debole”. Le mini camere compatte per test di temperatura raggiungono velocità di rampa di temperatura comprese tra 3°C e 5°C al minuto consumando meno di 1,5 kW di potenza. Questa guida fornisce un'analisi tecnica completa delle specifiche della camera di prova a piccola temperatura, comprese tabelle delle prestazioni, struttura meccanica e consigli pratici sull'applicazione.
Specifiche tecniche fondamentali di una camera di prova a piccola temperaturaQuando si valuta aPiccola camera per test di temperatura, non puoi fare affidamento sulle montature del marketing. I clienti professionali chiedono dati. Di seguito sono riportate le specifiche standard per camere di test di temperatura compatte ad alte prestazioni che vanno da 12 litri a 36 litri di volume interno: le dimensioni più comuni per i test a livello di componente.
| Parametro | Gamma standard | Nota ingegneristica |
| Volume interno | 12 l/22 l/36 l | 12L è adatto per test su singoli PCB o celle di batteria. 36L può ospitare fino a 3 sensori automobilistici contemporaneamente. |
| Dimensioni interne (L x P x A) | Da 310×230×200 mm (12 L) a 400 x 300 x 300 mm (36 L) | Assicurati che il tuo dispositivo in prova (DUT) non occupi più di 2/3 dell'area interna per mantenere il flusso d'aria. |
| Dimensioni esterne (L x P x A) | Da 500×540×650 mm (12 L) a 640×730×920 mm (36 L) | La maggior parte delle unità sono progettate per adattarsi ai banchi da laboratorio. |
| Peso netto | Da 60 kg a 90 kg | Verifica la capacità di carico del tuo banco di lavoro. |
| Costruzione di interni | Acciaio inossidabile SUS 304 | Fornisce resistenza all'ossidazione e consente una facile pulizia |
| Costruzione esterna | Acciaio laminato a freddo verniciato a polvere | Proprietà resistente alla ruggine e stabile |
Le specifiche in questa tabella determinano se la vostra camera per test a piccola temperatura soddisfa gli standard di test internazionali come IEC 60068-2-1 (freddo) e IEC 60068-2-2 (caldo secco).
| Parametro | Valore (modello standard) | Intuizione critica |
| Intervallo di temperatura | Da -40°C a +130°C | -40°C copre il 95% dei test sull'elettronica commerciale. |
| Fluttuazione della temperatura | ± 0,5°C | Misura la stabilità a breve termine in un singolo punto del sensore. |
| Uniformità della temperatura | <2,0°C (@9 punti) | Nessun carico |
| Tasso di riscaldamento | 2,0-3,0°C/min in media | Da -40°C a +85°C |
| Velocità di raffreddamento | 1,0-2,0°C/min in media | Da +85°C a -40°C. Limitato dalla cilindrata del compressore alle basse temperature. |
| Risoluzione della temperatura | 0,1°C | L'alta risoluzione è essenziale per i test di stabilità dei sensori e degli oscillatori MEMS. |
A Piccola camera per test di temperaturaè normalmente integrato nel flusso di lavoro, nei sistemi di dati e nell'ambiente fisico esistenti.
Sistema di circolazione dell'aria
Tutte le moderne camere compatte utilizzano un design a convezione forzata. Un ventilatore centrifugo montato sulla parete posteriore aspira l'aria attraverso un riscaldatore alettato e una batteria evaporante, quindi la distribuisce verticalmente attraverso condotti laterali forati. La velocità dell'aria dovrebbe essere compresa tra 1,5 m/s e 3,0 m/s. Velocità più elevate migliorano l'uniformità ma possono raffreddare campioni piccoli e leggeri più velocemente della velocità di rampa programmata.
Porta cavo e accessori
OgniPiccola camera per test di temperaturadeve includere una porta di accesso laterale. Il diametro standard è 50 mm (2 pollici). La porta include un tappo in gomma siliconica che mantiene la tenuta della camera consentendo il passaggio dei cavi. Per i DUT alimentati, utilizzare esclusivamente la porta per i cavi: non chiudere mai la porta sui cavi.

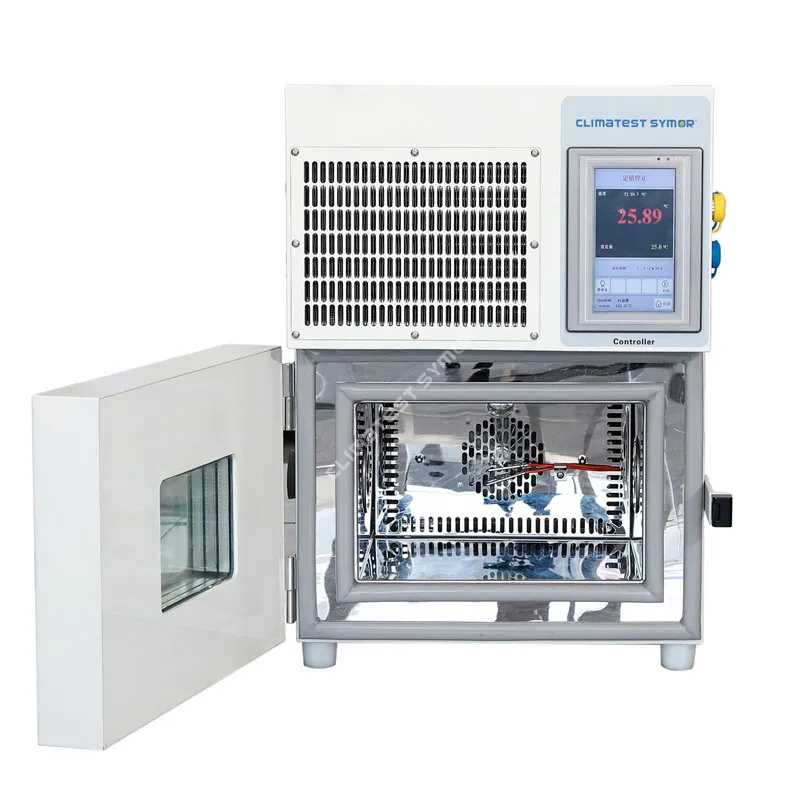

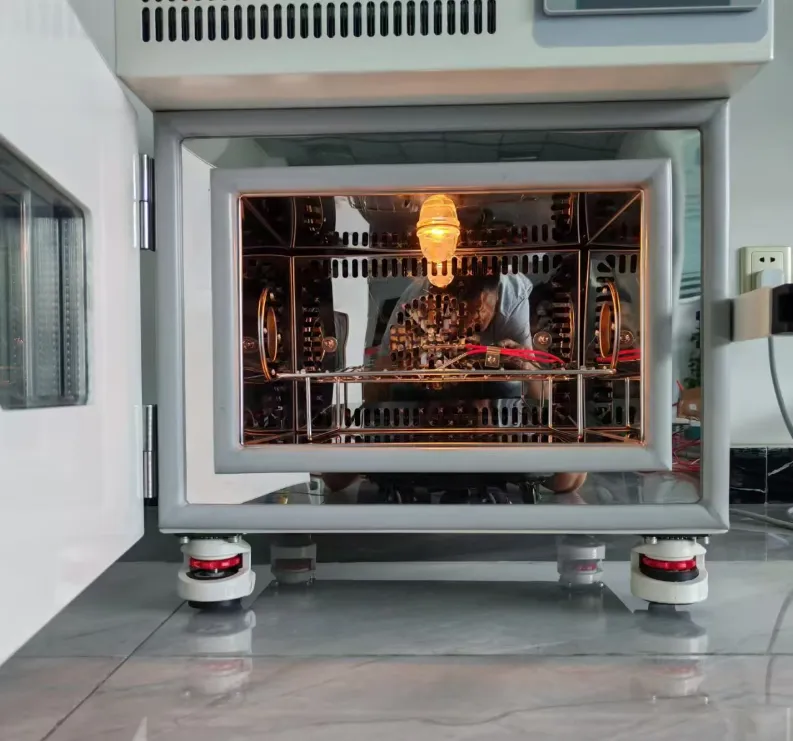

Scaffali e carico
La mini camera termica standard include un ripiano in acciaio inossidabile. Il carico massimo del ripiano varia generalmente da 10 kg a 20 kg, con il ripiano inferiore valutato per l'intera capacità della camera.
Le seguenti tre domande rappresentano le preoccupazioni tecniche e operative più frequenti sollevate dai responsabili di laboratorio, dagli ingegneri della qualità e dagli specialisti degli approvvigionamenti quando specificano una camera per prove a piccola temperatura.
1: Come posso calcolare la dimensione corretta di una camera di prova a temperatura ridotta per i miei campioni di prova?
È necessario assicurarsi che il campione non occupi più di due terzi del volume interno e che nessun campione si trovi a meno di 10 cm da qualsiasi parete interna.
La regola del terzo si basa sulla dinamica del flusso d'aria. Ad esempio, se si seleziona una camera per test a temperatura ridotta da 36 litri, il volume totale del campione non deve superare i 24 litri. Ecco il metodo di calcolo passo passo:
. Misura le dimensioni del tuo DUT in centimetri: Lunghezza x Larghezza x Altezza.
. Calcolare il volume del singolo campione in litri: (L x P x A) / 1.000.
. Moltiplicare per il numero di campioni per ottenere il volume totale del campione.
Inoltre, mantenere lo spazio libero per la circolazione dell'aria. Il plenum di ritorno dell'aria è generalmente situato sulla parete posteriore. Bloccarlo con un campione troppo alto causerà una grande distorsione della temperatura. Per risultati affidabili, utilizzare sempre i ripiani forati forniti e non impilare mai i campioni direttamente sul pavimento della camera.
2: Come posso eseguire un test di uniformità della temperatura (mappatura) sulla mia piccola camera per test a temperatura?
Avrai bisogno di un datalogger multicanale calibrato con almeno 9 sensori PT100
Ecco il metodo professionale:
. 9 Sensore di temperatura PT100, calibrato con una precisione di ±0,3°C
. Registratore di dati con frequenza di campionamento da 50 ms a 1 secondo
. Dispositivo per la camera o griglia (non metallica per evitare conduzione termica)
Procedura di prova:
1.Posizionare i 9 sensori all'interno della camera vuota in queste posizioni:
. 8 angoli (ciascuno entro 50 mm dal muro
. Centro geometrico
2.Impostare la camera sui tre setpoint necessari: -40°C, +25°C e +85°C
3.Concedere 30 minuti di stabilizzazione (tempo di immersione) a ciascun punto impostato.
4.Registrare i dati della temperatura per 30 minuti a ciascun setpoint.
5.Calcola l'uniformità come: (Temperatura più alta registrata su 9 punti) meno (Temperatura più bassa registrata su 9 punti).
Criteri di superamento: Per un'alta qualitàPiccola camera per test di temperatura, l'uniformità dovrebbe essere ≤2,0°C. Se la camera supera l'uniformità di 3,0°C, verificare la presenza di una ventola bloccata, di un riscaldatore guasto o di una carica di refrigerante bassa. Eseguire questo test annualmente e dopo ogni spostamento della camera.
