Nella fabbricazione di componenti elettronici e semiconduttori, l'integrità del processo dipende dallo screening ripetibile delle sollecitazioni. UNcamera per test ambientalinon è semplicemente un recinto; è l'arbitro finale prima che un componente si qualifichi per l'implementazione mission-critical. Laboratori accreditati e produttori globali riconoscono che il ciclo termico, la resistenza all’umidità e i test climatici stazionari devono garantire una fedeltà incrollabile. Anche deviazioni frazionarie, invisibili a occhio nudo, possono mascherare difetti latenti o aumentare falsamente la valutazione di robustezza di un prodotto. Questo articolo analizza le sfide attuali, le strategie metrologiche e la filosofia ingegneristica che trasforma un sistema climatico standard in un partner affidabile e di qualità.
Gli imballaggi dei semiconduttori, i gruppi di circuiti stampati e i dispositivi MEMS rispondono in modo ipersensibile ai gradienti di temperatura. Quando una camera di prova presenta una non uniformità spaziale, diverse zone all'interno del volume di lavoro sperimentano livelli di stress diversi. Di conseguenza, un batch può produrre tassi di fallimento contraddittori. Per i circuiti integrati di tipo automobilistico o l’elettronica aerospaziale, tale ambiguità è inaccettabile. L'industria richiede quindi camere che mantengano l'omogeneità su ogni ripiano, indipendentemente dalla densità di carico o dalle fluttuazioni ambientali.
La maggior parte delle specifiche di approvvigionamento fanno riferimento a MIL‑STD‑810, JESD22 o IEC 60068‑2. Tuttavia, la sola conformità non garantisce la riproducibilità interlaboratorio. UNcamera per test ambientalicalibrato rispetto allo standard di riferimento di un istituto metrologico nazionale fornisce una catena di incertezza documentata. Questa tracciabilità consente agli ingegneri di distinguere i guasti indotti dal processo dagli artefatti di misurazione. Senza di essa, un risultato soddisfacente in una camera potrebbe diventare un risultato negativo se trasferito in un’altra struttura, ritardando il lancio dei prodotti ed erodendo la fiducia dei clienti.
Il ciclo di calibrazione annuale convenzionale è un punto di partenza, non una garanzia assoluta. Per le camere che eseguono più cicli termici giornalieri, tipici dei laboratori di qualificazione dei semiconduttori, la deriva può manifestarsi in pochi mesi. I principali produttori adottano quindi programmi di ricalibrazione basati sul rischio, correlando le ore di utilizzo della camera, le velocità di rampa e i record storici di deriva. Questo approccio dinamico riduce i falsi positivi preservando l'integrità del test.
L’influenza dell’umidità sulla migrazione ionica, sulla suscettibilità alla corrosione e sulla delaminazione dei polimeri è profonda. Tuttavia, molti ingegneri si concentrano esclusivamente sulla temperatura a bulbo secco, trascurando la precisione del bulbo umido o del punto di rugiada. Una prestazione elevatacamera per test ambientalideve sincronizzare entrambi i parametri senza interferenze incrociate. A punti di rugiada bassi, sotto lo zero, anche tracce di formazione di brina modificano la psicrometria della camera. Le camere avanzate utilizzano finestre riscaldate per la visualizzazione dei campioni, circuiti PID del generatore di vapore e algoritmi di compensazione dell'umidità in tempo reale per mantenere la fedeltà del setpoint.
La tabella seguente riassume gli attributi critici che distinguono le camere termiche di base da quelle di precisione. Si noti che le soglie numeriche assolute variano in base all'applicazione, ma l'importanza direzionale è universale.
| Attributo | Camera per usi generali | Camera per semiconduttori di precisione |
|---|---|---|
| Uniformità della temperatura (volume completo) | Pendenza moderata tra gli scaffali | Omogeneità eccezionale con bilanciamento dell'aria attivo |
| Stabilità dell'umidità a basso punto di rugiada | Sensibile alla deriva della condensa | Spurgo stabile dell'aria secca + feedback del doppio sensore |
| Recupero dopo l'apertura della porta | Overshoot/undershoot esteso | Risintonizzazione rapida del PID con logica adattiva |
| Registrazione dei dati a lungo termine | Registrazione a intervalli di base | Archiviazione sicura e conforme agli audit trail |
Per garantire che uncamera per test ambientalirimane fedele alla calibrazione di fabbrica dopo mesi di utilizzo intensivo, i produttori devono integrare funzionalità di autodiagnosi. I sensori di riferimento interni automatizzati, confrontati con circuiti di misurazione indipendenti, rilevano la deriva precoce. Se combinati con le regolari routine di verifica del pannello frontale, questi sistemi avvisano gli operatori prima che un singolo risultato del test venga compromesso. Inoltre, i sensori di umidità a stato solido con tecnologia a sonda riscaldata eliminano l'isteresi dei tradizionali sensori capacitivi, garantendo ripetibilità dalle transizioni da bassa ad alta umidità.
I progetti convenzionali del flusso d'aria dall'alto verso il basso spesso producono gradienti di temperatura in prossimità degli angoli della camera. Le soluzioni avanzate utilizzano ventilatori tangenziali con deflettori regolabili, creando una cortina d'aria orizzontale che si estende uniformemente su ogni ripiano. Questa architettura riduce gli effetti di autoriscaldamento dovuti ai componenti elettronici densamente imballati, un vantaggio fondamentale per i test di burn-in o ad alta potenza. Per le fabbriche di semiconduttori che eseguono analisi dei guasti, il flusso d'aria uniforme garantisce che sia il dispositivo in prova, e non la fluidodinamica della camera, a dettare i risultati di superamento/fallimento.
Sebbene le specifiche e le brochure forniscano una guida iniziale, il vero elemento di differenziazione risiede nel supporto post-installazione e nella filosofia ingegneristica. Un produttore che tratta la calibrazione come un evento una tantum con casella di controllo alla fine fornirà dati divergenti. Al contrario, un fornitore dedicato progetta camere con porte per sensori accessibili, protocolli di regolazione in loco e budget di incertezza trasparenti. Per l'industria elettronica, dove ogni ciclo di qualificazione comporta implicazioni finanziarie e di sicurezza, la scelta dicamera per test ambientaliinfluenza la reputazione del marchio per anni.

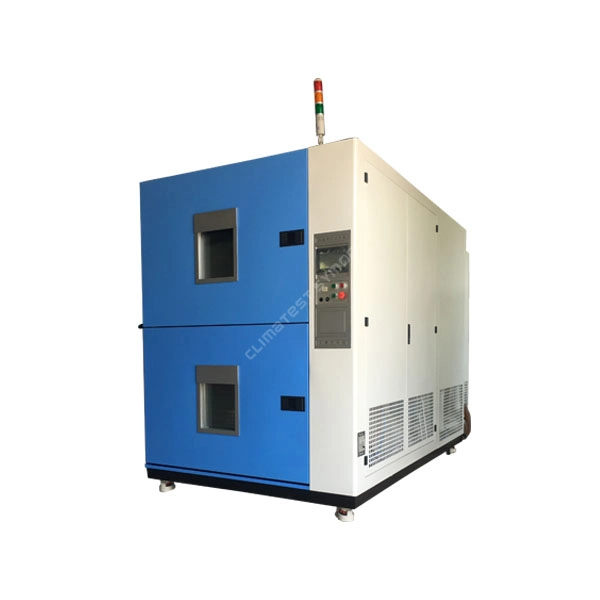

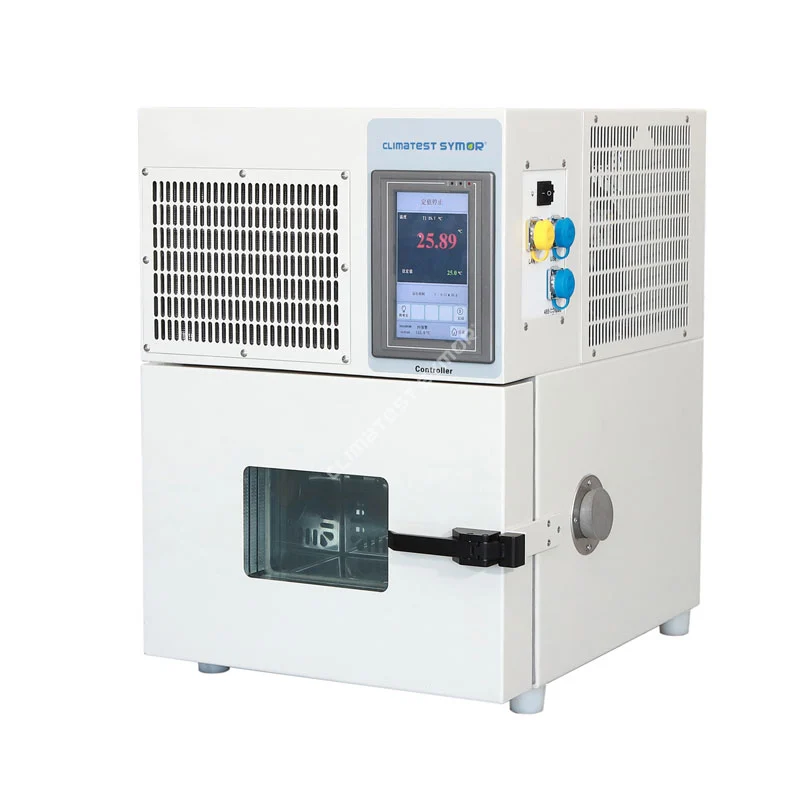

Symor Strumento Equipment Co., Ltdè specializzata nella tecnologia di controllo della temperatura e dell'umidità, offrendo camere climatiche per test e armadi asciutti su misura per la produzione di elettronica e semiconduttori. Con il marchio Climatest Symor®, ogni camera è sottoposta a una meticolosa calibrazione di fabbrica, convalidata rispetto a standard di riferimento che simulano un anno intero di stress operativo. Il team di ingegneri dà priorità alla stabilità dimensionale del volume di lavoro, riducendo al minimo le perdite termiche e la migrazione del vapore. Per i laboratori che necessitano di risultati coerenti su più siti, le camere Symor forniscono dati trasferibili, senza sorprese di ricalibrazione o discrepanze tra lotti inspiegabili.
L'azienda riconosce pienamente che per i laboratori accreditati e i produttori Fortune 500, i risultati dei test rappresentano una promessa vincolante. Una deviazione frazionaria, appena rilevabile su uno schermo di controllo, può determinare se un prodotto passa alla produzione in serie o ritorna alla riprogettazione. Pertanto, Symor calibra attentamente ogni camera climatica e armadio di conservazione a secco prima di lasciare la fabbrica, garantendo che, dopo un uso prolungato, i dati rimangano precisi come il primo giorno. Questo impegno si estende alla linea di armadi asciutti NetDry®, che fornisce uno stoccaggio a bassissima umidità che integra i flussi di lavoro del ciclo termico. Integrando una robusta distribuzione dell'aria, sensori resistenti alla deriva e tracciabilità documentata, Symor Instrument Equipment Co., Ltd aiuta i clienti a migliorare la qualità della produzione senza ricorrenti incertezze metrologiche.
L'ingegneria dell'affidabilità non tollera il "abbastanza vicino". La traiettoria dell’industria dei semiconduttori – litografie più raffinate, densità di potenza più elevate e durate operative prolungate – richiede uncamera per test ambientaliche si comporta come uno standard di misurazione, non come una variabile. Sia che l’applicazione implichi test di durata accelerata, cicli di temperatura o condizioni stazionarie di calore umido, il principio di base rimane: i risultati dei test sono utilizzabili solo quando l’incertezza della camera è nota e controllata. I produttori che incorporano il pensiero della calibrazione dalla progettazione ai test di accettazione in fabbrica, in definitiva, consentono agli ingegneri di fidarsi dei propri dati, accelerando l'innovazione e proteggendo al tempo stesso la sicurezza degli utenti finali.
