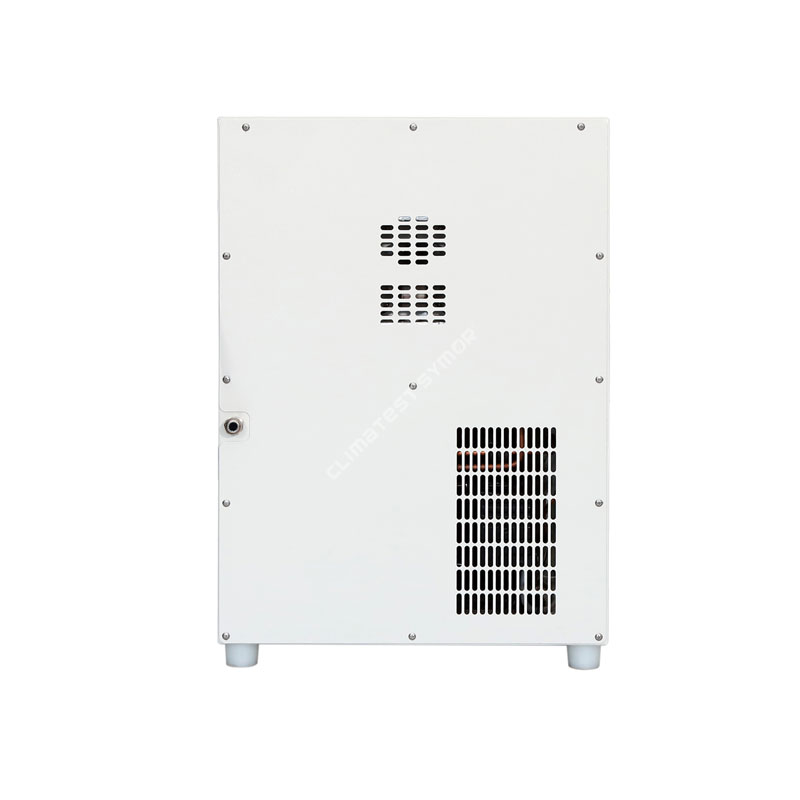

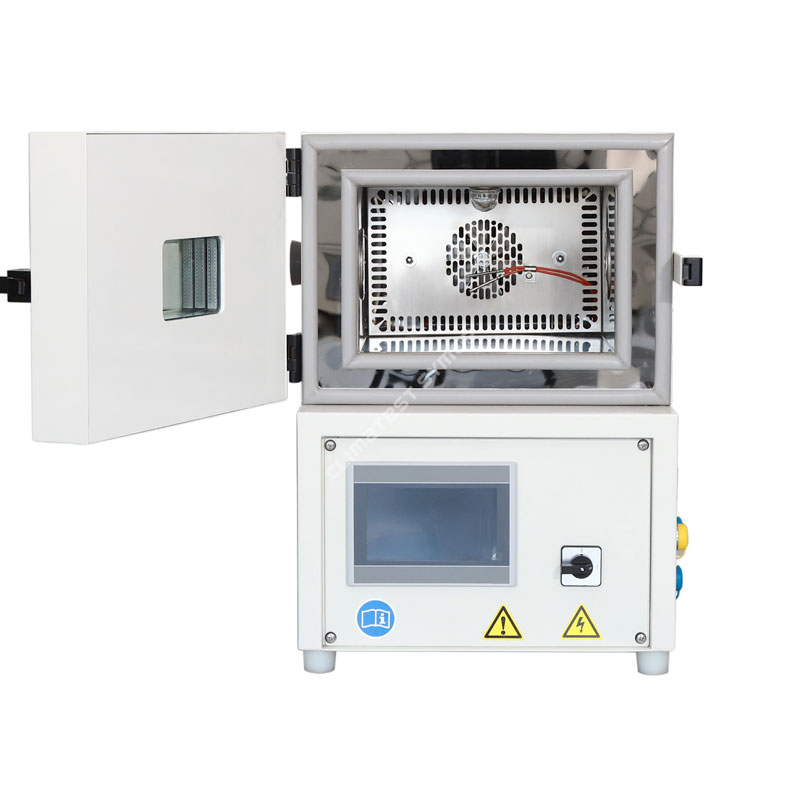

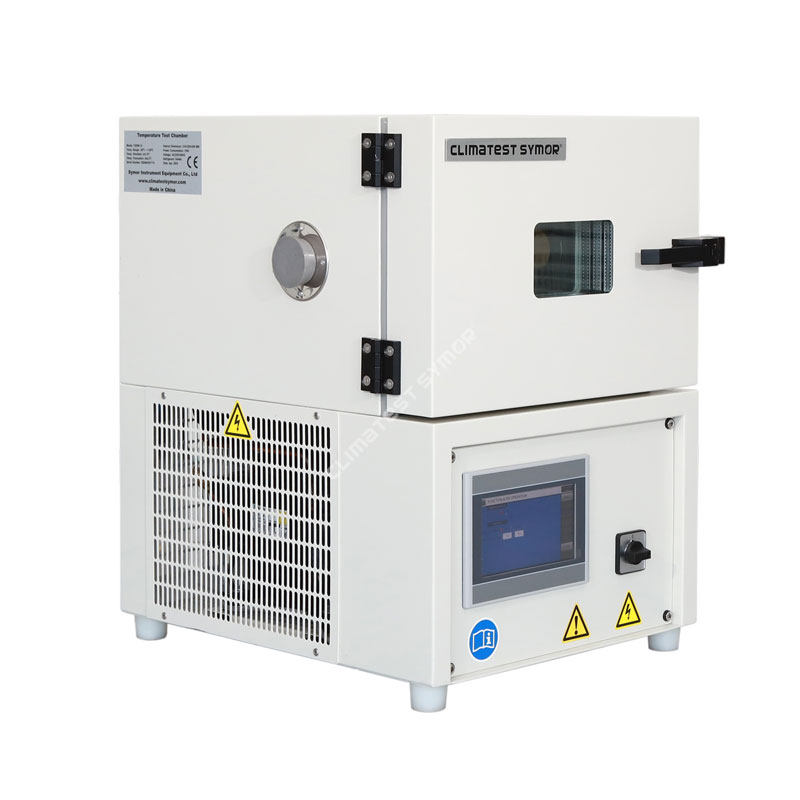

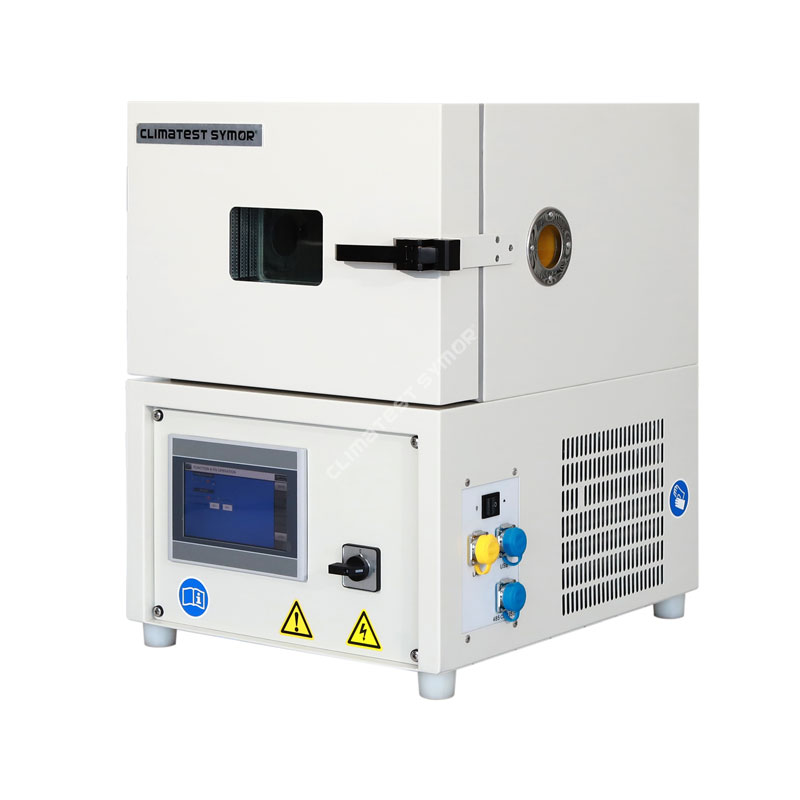

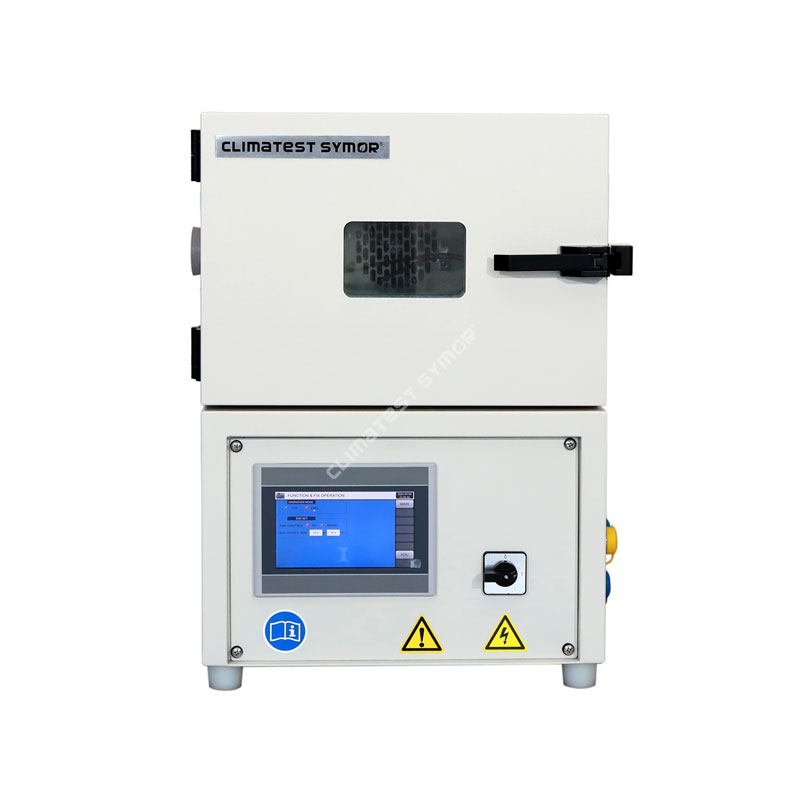

La camera a temperatura controllata, chiamata anche camera a ciclo termico da banco, camera di temperatura da banco, è progettata per simulare gamme complete di condizioni di temperatura, l'ingombro ridotto lo rende ottimale per testare piccoli componenti e prodotti su banco in un laboratorio. La camera a temperatura controllata fornisce un controllo accurato della temperatura con la funzione PID, il cliente è in grado di eseguire test di temperatura con un intervallo di -40°C~+130°C.
Modello: TGDW-22
Capacità: 22 litri
Scaffale: 1 pz
Colore: bianco sporco
Dimensioni interne: 300×250×300 mm
Dimensioni esterne: 700×440×700 mm
Descrizione:
Il più climatico Symor® la camera a temperatura controllata è disponibile in diverse dimensioni e configurazioni di temperatura, la camera viene utilizzata per valutare i cambiamenti fisici dei prodotti in condizioni di cicli di temperature estreme, la camera a temperatura controllata fornisce la soluzione di test ideale per piccoli componenti e disponibile in diverse dimensioni di 12L, 22L e 36L.
Specifica
Modello | TGDW-12 | TGDW-22 | TGDW-36 |
Dimensione interna (L*P*A) | 310×205×200 mm | 300×250×300 mm | 400×300×300 mm |
Dimensione esterna (L*P*A) | 450×500×610 mm | 700×440×700 mm | 760×550×900 mm |
Intervallo di temperatura | Modello A: -20°C~+130°C Modello B: -40°C~+130°C | ||
Fluttuazione di temperatura | ⤱0,5°C | ||
Bias di temperatura | â¤1,0°C | ||
Uniformità della temperatura | â¤1,5°C | ||
Tasso di riscaldamento | +25âï½+130ââ¤50 minuti(scarico) | ||
Velocità di raffreddamento | +25âï½-40ââ¤45 minuti(scarico) | ||
Materiale interno | Acciaio inossidabile spazzolato SUS#304 anticorrosivo | ||
Materiale esterno | Piastra in acciaio rinforzato con spruzzatura elettrostatica | ||
Isolamento | Lana di vetro superfine/schiuma poliuretanica | ||
Controllore | Controller touch screen UNIQUE (UMC) importato originale giapponese da 7 pollici | ||
Sistema di circolazione | Motori silenziosi e resistenti alle alte temperature, ventilatore centrifugo ad asse lungo e multi-lame in acciaio inox | ||
Sistema di riscaldamento | Riscaldatore NiCr, sistema indipendente | ||
Sistema di refrigerazione | Francia Compressori frigoriferi "TECUMSEH", raffreddamento ad aria | ||
Alimentazione elettrica | AC110V/220V/AC230V·50HZ/60HZ |
Protezione di sicurezza:
· Limitatore di temperatura indipendente: spegnimento e allarme indipendenti a scopo di protezione termica durante il test.
·Sistema di refrigerazione: protezione da surriscaldamento, sovracorrente e sovrapressione del compressore.
·Camera di prova: protezione da sovratemperatura, surriscaldamento della ventola e del motore, mancanza/inversione di fase, temporizzazione dell'intera apparecchiatura.
·Altri: protezione da perdite e interruzioni, protezione da sovraccarico, allarme segnale audio, protezione da dispersione di alimentazione e protezione da sovraccarico.
Vantaggi del controller programmabile:
·Regolatore programmabile del touch screen del Giappone da 7 pollici
·Impostare il punto di temperatura in modalità valore fisso o modalità programmi
·Visualizzazione del set point della temperatura e della curva della temperatura in tempo reale
·Programma 100 gruppi con 999 segmenti di memoria; ogni segmento 99Ora59Min
·I dati di prova possono essere scaricati secondo necessità tramite l'interfaccia RS232
Caratteristiche:
·La zona di lavoro è realizzata in acciaio inossidabile spazzolato SUS#304 anticorrosivo
· Guarnizione porta Superipr in gomma siliconica rinforzata, resistente alle alte temperature e all'invecchiamento
·Sistema di circolazione dell'aria uniforme all'interno della zona di lavoro
·Compressori frigoriferi "Tecumseh" originali importati dalla Francia
·La porta del cavo di 25 mm di diametro si trova sul lato destro
Efficace finestra di visualizzazione trasparente e illuminazione interna per una facile osservazione
Benefici:
·Installazione facile
·Preciso controllo della temperatura in camera piccola
·Tipo da tavolo progettato per laboratori di spazio limitato
·Limitatore di sovratemperatura
·Regolatore LCD programmabile per il Giappone
·Registra dati storici di 365 giorni
· Visualizzazione in tempo reale della temperatura e dell'umidità e della curva cronologica
·Interfaccia computer RS232 per il download dei dati
Applicazione:
Essendo un'apparecchiatura per test di affidabilità, la camera a temperatura controllata simula condizioni ambientali di alta temperatura, bassa temperatura e temperatura alternata per testare le prestazioni di prodotti e materiali per resistere a condizioni climatiche estreme, la camera a temperatura controllata è applicabile ai seguenti settori:
Industria elettronica e dei semiconduttori:
L'affidabilità intrinseca dei componenti elettronici dipende dallo schema di progettazione dell'affidabilità. Durante il processo di produzione, a causa delle fluttuazioni dei fattori umani o delle materie prime, dei parametri di processo e delle condizioni delle apparecchiature, il prodotto finale non può raggiungere l'affidabilità prevista. In ogni lotto di prodotti finiti ci sono sempre dei difetti nascosti, che si manifestano come guasti precoci in determinate condizioni di stress.
Pertanto, è necessario adottare misure per eliminare il più possibile questi componenti elettronici con guasto iniziale prima che vengano installati sulla macchina e, a tal fine, i componenti devono essere schermati, la camera a temperatura controllata è una delle apparecchiature di vagliatura in anticipo processo di controllo della qualità:
1. Conservazione ad alta temperatura della camera a temperatura controllata
La schermatura ad alta temperatura è comunemente utilizzata su dispositivi a semiconduttore, che vengono conservati ad alta temperatura da 24 a 168 ore. La maggior parte dei guasti dei componenti elettronici sono causati da contaminazione superficiale, scarsa adesione e strati di ossido difettosi, strettamente correlati alla temperatura.
Lo stress termico e la durata dello screening dei vari componenti elettronici dovrebbero essere opportunamente selezionati per evitare nuovi meccanismi di guasto. Lo screening ad alta temperatura è semplice, economico e può essere implementato su molti componenti.
2. Sistema di circolazione della temperatura della camera a temperatura controllata
A causa dell'espansione del calore e del principio di contrazione del freddo, i dispositivi elettronici incontreranno diverse condizioni di temperatura ambiente durante l'uso e i componenti con scarsa resistenza termica sono soggetti a guasti, la camera a temperatura controllata simula i cicli di temperatura tra temperature estremamente elevate e temperature estremamente basse, che possono eliminare efficacemente prodotti con difetti di prestazione termica. Le condizioni di screening comunemente utilizzate per i componenti sono da -55 a +125â e da 5 a 10 cicli.
Industria automobilistica:
Nell'industria automobilistica, la camera di temperatura (umidità) deskop è una delle apparecchiature di test ambientali più cruciali, i prodotti sono come subire una "tortura" attraverso test ambientali, i ricambi auto vengono testati rigorosamente, i problemi vengono esplorati e i piani di progettazione del prodotto iniziali vengono ripetutamente rivisti, quindi come migliorare continuamente la qualità dei prodotti.
Quali test di temperatura e umidità dovrebbero essere eseguiti per i ricambi auto?
1) Test ad alta temperatura: l'ambiente ad alta temperatura produce effetti termici, che causeranno rammollimento, espansione ed evaporazione, gassificazione, cracking, fusione e invecchiamento delle parti di automobili, quindi le automobili avranno guasti meccanici, guasti, scarso isolamento dei sistemi di circuito, e altro ancora.
2) Test a bassa temperatura: l'ambiente a bassa temperatura provoca contrazione fisica dei ricambi auto, solidificazione dell'olio, riduzione della resistenza meccanica, fragilità del materiale, perdita di elasticità e ghiaccio e altro, quindi l'automobile apparirà incrinata, guasto meccanico, aumento dell'usura, guasto della tenuta e guasti di isolamento del sistema circuitale.
3) Prova di calore umido: L'umidità ambientale provoca corrosione sulla superficie metallica, con conseguente deterioramento del materiale, rigidità elettrica e riduzione della resistenza di isolamento.
Industria manifatturiera della plastica:
Gli involucri e i contenitori in plastica sono ampiamente utilizzati nella vita normale, coinvolgendo elettrodomestici, strumentazione, attrezzature per l'edilizia, industria automobilistica, hardware quotidiano e altro, i prodotti in plastica stanno aumentando rapidamente negli ultimi anni, per migliorare la qualità e la competitività, i produttori ora prestano maggiore attenzione a il test di affidabilità dei loro prodotti in plastica.
Ad esempio, la durata dei prodotti di illuminazione è influenzata da alte temperature, basse temperature e ambienti umidi. Inoltre, a causa di fattori incerti nel processo di stampaggio e dell'influenza delle condizioni ambientali dopo l'assemblaggio, la posizione fissa del dado dell'inserto all'interno dell'involucro di plastica apparirà come un naturale fenomeno di fessurazione e rottura, questi problemi non possono manifestarsi in breve tempo, ma si accumula in una certa misura, provocando guasti alle funzioni, pericoli nascosti, porta agli utenti una cattiva esperienza di utilizzo.
la camera a temperatura controllata simula ambienti difficili, come alta temperatura, bassa temperatura, alta e bassa temperatura alternata, per aiutare i produttori a rilevare i difetti del loro involucro di plastica in breve tempo, la camera a temperatura controllata fornisce loro una preziosa raccolta di dati durante la fase di ricerca e sviluppo e notevolmente migliorare l'efficienza di produzione e risparmiare sui costi.
Inoltre, la camera a temperatura controllata è ampiamente applicata anche nei settori della comunicazione, farmaceutico, militare e dell'imballaggio, vengono eseguiti diversi requisiti di test simulando l'ambiente naturale e accelerato, la camera a temperatura controllata è una macchina comune per i test di affidabilità, può rilevare in modo efficiente le prestazioni cambiamenti di prodotti in ambienti diversi e svolge un ruolo fondamentale nella ricerca e sviluppo del prodotto.
Hai problemi di spazio limite nel tuo laboratorio?
Il più climatico Symor® la camera a temperatura controllata è in grado di condurre test ad alta e bassa temperatura per piccoli campioni nelle prime fasi di ricerca e sviluppo, un intervallo di temperatura compreso tra -70 â e +180 â rende possibile testare la resistenza dei campioni contro sbalzi di temperatura estremi. la camera a temperatura controllata è progettata per fornire agli utenti un'unità compatta per testare piccoli componenti e prodotti e per soddisfare varie esigenze di test, il funzionamento è ambientale e silenzioso, la camera a temperatura controllata è la più venduta nei laboratori con spazio limitato.
Qual è il principio di refrigerazione della camera a temperatura controllata?
La circolazione di refrigerazione adotta il ciclo di Carnot inverso, comprende due processi isotermici e due processi adiabatici: il refrigerante viene compresso ad alta pressione attraverso la compressione adiabatica del compressore, quindi il refrigerante conduce lo scambio di calore con il mezzo ambiente e trasferisce il calore a questi mezzi in modo isotermico. Successivamente, il refrigerante funziona per espansione adiabatica attraverso la valvola di intercettazione e la temperatura del refrigerante diminuisce. Infine, il refrigerante assorbe il calore dagli oggetti ad alta temperatura in modo isotermico attraverso l'evaporatore per ridurre la temperatura degli oggetti da raffreddare. Questo ciclo si ripeterà per realizzare la diminuzione della temperatura.
Quali sono i vantaggi di Climatest Symor® camera a temperatura controllata?
·Con diritti di proprietà intellettuale e brevetti di design indipendenti e padroneggia la tecnologia di base della camera di prova ambientale.
·Il controller è programmabile LCD giapponese facile da usare che può essere controllato a distanza (opzionale).
·Controllo accurato della temperatura e uniformità ottimale della temperatura.
·Il sistema di refrigerazione utilizza compressori originali importati dalla Francia.
·Il sistema di illuminazione adotta perle luminose resistenti all'invecchiamento ad alta temperatura, muti-strati di vetro temperato sulla finestra di osservazione per una facile osservazione.
·Dotato di dispositivi di protezione multi-sicurezza.
Confezioni di camera a temperatura controllata
Primo passo: avvolgere una pellicola sottile sull'intera camera di prova della temperatura per scopi impermeabili e antipolvere.
Secondo passaggio: legare saldamente la schiuma a bolle sulla camera di prova della temperatura, quindi coprire la macchina con un grande sacchetto di plastica.
Terza fase: mettere la camera di prova della temperatura in una cassa di polywood rinforzata con un pallet in basso.
Questo pacchetto è abbastanza solido da resistere a trasporti marittimi e ferroviari irregolari e garantire che il prodotto venga consegnato ai clienti senza intoppi.
Spedizione della camera a temperatura controllata
La camera a temperatura controllata non è adatta per la spedizione aerea, perché all'interno sono presenti refrigerante e compressore, attualmente le modalità di spedizione comuni sono le seguenti:
Per l'Europa: via mare, ferrovia Cina-UE
In Nord America/Sud America: via mare, Matson Clipper è limitato agli Stati Uniti
Nel sud-est asiatico: via mare, su strada
In Nuova Zelanda/Australia: via mare
In Africa: via mare
Il più climatico Symor® organizza il servizio di prenotazione prima della spedizione e collabora con i clienti in base a diversi incoterms, come CIF/FOB//EXW/DAP; Il più climatico Symor® fornisce anche il servizio porta a porta (incoterm: DDP), ciò significa che gestiamo tutte le procedure di esportazione e importazione, i clienti devono solo firmare per ricevuta.
