Climatest Symor® produce armadi a secco per PCB per l'industria manifatturiera elettronica, l'azienda si concentra sulla tecnica di controllo della temperatura e dell'umidità, i nostri armadi a secco per PCB seguono lo standard JEDEC-STD-033, sia il prezzo che le prestazioni sono competitivi.
Modello: TDU540BFD
Capacità: 540 litri
Umidità:<3%RH Automatic
Tempo di recupero: max. 30 minuti dopo l'apertura della porta 30 secondi poi la chiusura. (Ambiente 25â 60% UR)
Ripiani: 3 pezzi
Colore: blu scuro, sicuro ESD
Dimensioni interne: L596*P682*H1298 MM
Dimensioni esterne: L598*P710*H1465 MM
Descrizione
Gli armadi a secco per lo stoccaggio di PCB vengono utilizzati per conservare i componenti elettronici, in un ambiente a bassissima umidità, l'umidità può soddisfare automaticamente <3% RH, con velocità di deumidificazione super veloce, Climatest Symor® Gli armadi a secco per PCB sono approvati CE, la garanzia è di due anni con supporto gratuito a vita. Gli armadi a secco per PCB adottano la tecnica di controllo dell'umidità più avanzata, con l'ultimo design, la macchina è facile da usare e mantenere, non è necessaria l'installazione, basta collegare e giocare a.
Specifica
Mode# con F: funzione ESD, colore blu scuro. Mode# senza F: nessuna funzione ESD, colore bianco sporco
Modello |
Capacità |
Dimensione interna (L×P×A, mm) |
Dimensione esterna (L×P×A, mm) |
Potenza media (W) |
Peso lordo (KG) |
Massimo Carico/scaffale (KG) |
TDU320BD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320BFD |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435BD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435BFD |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540BD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540BFD |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718BD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718BFD |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870BD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870BFD |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436BD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436BFD-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Caratteristica
·Adotta il sensore di umidità e temperatura importato dalla Svizzera.
-Ciò garantisce un'elevata precisione nell'uso, Climatest Symor® Gli armadi a secco di stoccaggio PCB hanno la funzione di memoria, non è necessario reimpostare dopo un'interruzione di corrente.
·Realizzato in acciaio zincato di 1,2 mm di spessore, con verniciatura USA DuPont ESD.
-Design della struttura rinforzata, ottima portanza, trattamento superficiale con 18 processi di verniciatura, il valore di resistenza statica incontra 106 -108Ω, anche con forte resistenza alla corrosione.
·Finestra in vetro temperato ad alta intensità da 3,2 mm per una migliore osservazione.

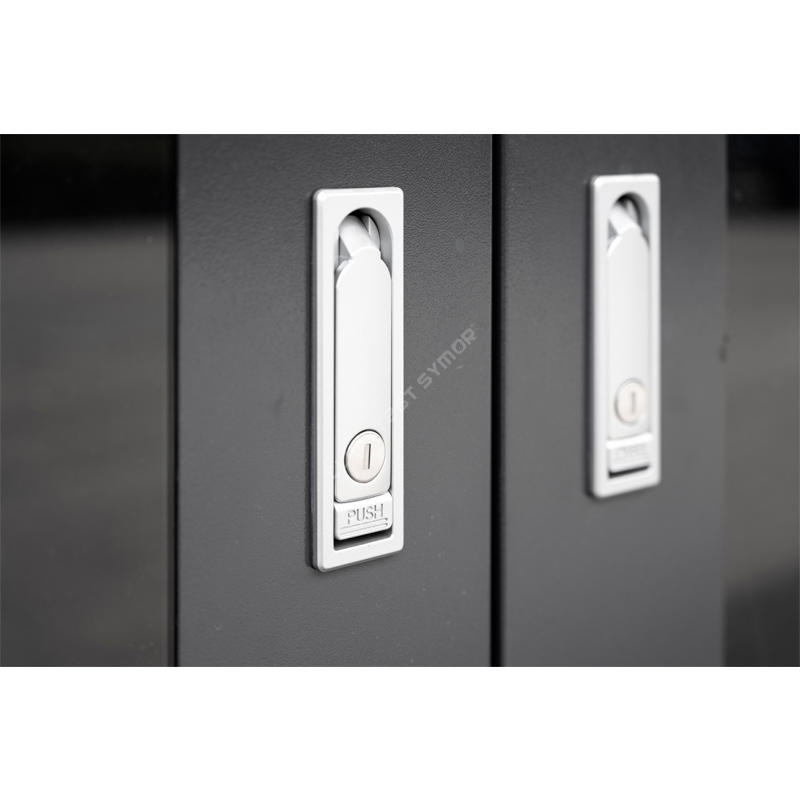

- Serratura in lega di zinco a pressione piatta, con perfetta tenuta all'aria e funzione antifurto, le prestazioni di tenuta di questi armadi a secco per stoccaggio PCB sono eccellenti.
·Con la funzione di memoria, non è necessario reimpostare dopo un'interruzione di corrente.
-Gli armadi a secco di stoccaggio PCB possono memorizzare automaticamente l'ultimo valore di impostazione dopo lo spegnimento, non è necessario reimpostarlo.
·Potente unità a secco con durata prevista di +15 anni.
- Gli armadi a secco per PCB adottano un'unità a secco con setaccio molecolare 4A, la tecnica più avanzata, può essere rigenerata automaticamente, non è necessaria la sostituzione.
·Ruote universali installate nella parte inferiore, cassaforte ESD.
- Le ruote in PU rinforzato sono installate nella parte inferiore degli armadi asciutti per PCB, le due anteriori con freni per un facile spostamento e arresto.
Qual è l'applicazione di Climatest Symor® Armadi a secco per PCB, armadi a secco a bassa umidità, armadi a secco ESD?
Il più climatico Symor® Gli armadi a secco per PCB, gli armadi a secco a bassa umidità, gli armadi a secco ESD sono i modelli più economici e adottano la tecnologia più recente per mantenere efficacemente un ambiente a bassa umidità, gli armadi sono particolarmente progettati per conservare componenti SMT, dispositivi a montaggio superficiale, PCB/PCBA, IC pacchetti, lenti ottiche, fibre ottiche, in tal modo ottenere il controllo dell'umidità, prevenzione di muffa, ossidazione, ruggine, tracce di assorbimento dell'umidità.

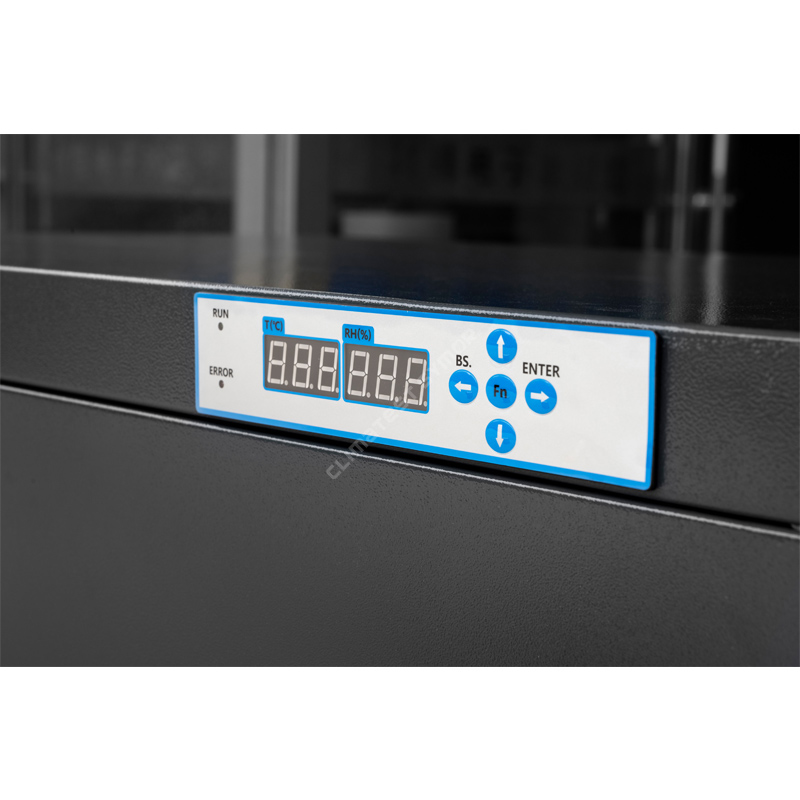

Il più climatico Symor® Gli armadi a secco per PCB sono costruiti per essere conformi allo standard JEDEC-STD-033, gli armadi a secco a bassa umidità sono disponibili in diverse dimensioni per la selezione dei clienti, sono dotati di ripiani regolabili in altezza, ruote con freno, controller LED intelligente e promemoria di calibrazione regolato ISO , tutti i nostri armadi a secco ESD sono antistatici e le prestazioni di tenuta sono superiori.
Durante il riflusso SMT, se l'umidità ambientale dell'officina è elevata, l'umidità invaderà i componenti elettronici, come BGA (ball grid arrays) e dispositivi a passo fine, l'umidità penetrata all'interno si espande, questo provoca micro-fessure, il danno è invisibile , ma in alcuni casi le crepe si allargheranno alla superficie dei componenti, la situazione ovvia è il rigonfiamento e il collasso dei componenti, noto anche come popcorn, che causerà manutenzione e persino spreco dell'assieme. È fondamentale che questi problemi invisibili e potenziali sono incorporati nel mercato.
Il danno dell'umidità è diventato uno dei fattori principali nel controllo della qualità del prodotto, i prodotti elettronici richiedono un'umidità inferiore nell'ambiente di produzione e conservazione. Il più climatico Symor® Gli armadi a secco per PCB ti aiutano a risolvere questo mal di testa e prolungano notevolmente la durata dei componenti elettronici, Climatest Symor® fornisce <5%UR,<10%UR secondo il livello MSD regolato nello standard IPC.
Stoccaggio normale |
Processo di riflusso |
||
|
|
|
|
L'umidità nell'ambiente penetra nelle confezioni. |
Durante il riscaldamento aumenta la pressione del vapore acqueo, che separa lo stampo e la resina. |
Il vapore acqueo continua ad espandersi sotto riscaldamento, facendo esplodere i pacchi. |
Il vapore acqueo rompe le confezioni, causando microfessurazioni. |
Come fa Climatest Symor® lavoro in unità a secco?
Gli essiccanti tradizionali sono materiali di consumo, che necessitano sempre di sostituzione, e molto scomodi, Climatest Symor® Gli armadi a secco per PCB, gli armadi a secco a bassa umidità, gli armadi a secco ESD utilizzano un setaccio molecolare all'interno di unità asciutte, il setaccio molecolare è l'essiccante più efficace ed ecologico, può essere rigenerato durante l'uso, non è necessario sostituirlo.
L'intero processo di deumidificazione è controllato da un microcomputer, quando l'umidità interna è elevata, inizierà ad assorbire l'umidità; quando l'umidità raggiunge il valore impostato, smetterà di assorbire e quindi scaricherà l'umidità all'esterno, è automatico.
<3%UR velocità di deumidificazione serie:
Sotto la temperatura ambiente di 25 gradi C, umidità 60%UR, porta aperta 30 secondi e poi chiusa, l'umidità tornerà a <3%UR entro 30 minuti, vedere la curva seguente:
Caratteristiche degli armadi a secco per PCB, armadi a secco a bassa umidità, armadi a secco ESD
1. Design del modulo: gli armadi a secco per PCB adottano un design del modulo indipendente, dai piccoli pezzi di ricambio, al regolatore di temperatura e umidità, al sistema di controllo e alle unità a secco, ogni modulo può essere sostituito rapidamente, semplice manutenzione, questo migliora notevolmente l'efficienza della manutenzione.2 .Design rispettoso dell'ambiente: l'ultimo design del modulo, gli armadi a secco di stoccaggio PCB possono essere aggiornati direttamente e i vecchi moduli di sistema possono essere rispediti alla fabbrica originale. Pertanto, la macchina non sarà mai obsoleta, inoltre non produce inquinamento da rifiuti. Il potente essiccatore elettronico è progettato per un uso a lungo termine per più di 15 anni. 3. Design flessibile: prima dell'acquisto, gli utenti possono aggiungere opzioni sull'archiviazione PCB armadi asciutti, come allarme acustico di sovraumidità, registratore di dati, allarme acustico di porta aperta, luce della torre a tre colori, il design flessibile offre ai clienti una selezione più efficiente.
Caratteristica di armadi a secco per PCB, armadi a secco a bassa umidità, armadi a secco ESD
. Vita utile unità a secco +15 anni. Consumo energetico minimo, l'umidità soddisfa <3%UR. Velocità di deumidificazione super veloce. Una volta interrotta l'alimentazione, le unità asciutte continuano ad assorbire l'umidità, l'umidità interna sale a meno del 10-15% di umidità relativa entro 24 ore se non si apre la porta. . Controllo automatico dell'umidità, nessun materiale di consumo, nessuna installazione necessaria, basta collegare.. Risparmio energetico, basso consumo energetico.. Due anni di garanzia con supporto tecnico gratuito a vita.
Per maggiori dettagli sull'armadio a secco di stoccaggio PCB, visita il nostro sito Web www.climatestsymor.com o invia direttamente e-mail a sales@climatestsymor.com, ti risponderemo al più presto, benvenuto per una possibile collaborazione.
