Per i laboratori di ricerca, i dipartimenti di controllo qualità e i team di ingegneria di ricerca e sviluppo, ilCamera per test di temperatura da bancorappresenta la difesa in prima linea contro il fallimento del prodotto. A differenza delle camere di prova walk-in, le unità da banco offrono un ingombro compatto. Che tu stia testando componenti elettronici, schede PCB, celle di batterie o dispositivi mobili, comprendere le specifiche tecniche è fondamentale per generare dati ripetibili e convincenti.
Questa guida fornisce un'analisi completa e dettagliata delle specifiche, delle caratteristiche operative e delle linee guida per l'acquisto.
Quando si valuta aCamera per test di temperatura da banco, gli acquirenti spesso si concentrano esclusivamente sui limiti di temperatura minima e massima. Per assistervi nel processo di selezione, abbiamo compilato le specifiche standard per una camera di prova a temperatura programmabile e ad alte prestazioni. I dati seguenti rappresentano il punto di riferimento del settore per unità da 22 a 36 litri: il punto ideale per i banchi da laboratorio.
| Parametro | Specificazione standard | Approfondimento tecnico |
| Volume interno | 12L / 22L / 36L (selezionabile) | 12 litri sono ideali per i test PCB; 22L e 36L possono ospitare pacchi batteria o gruppi più grandi. |
| Dimensioni interne (LxPxA) | Da 310×230×200 mm (12 L) a 400 x 300 x 300 mm (36 L) | Garantire il caricamento degli scaffali e lo spazio libero per la circolazione dell'aria. Non imballare i campioni oltre i 3/2 del volume interno. |

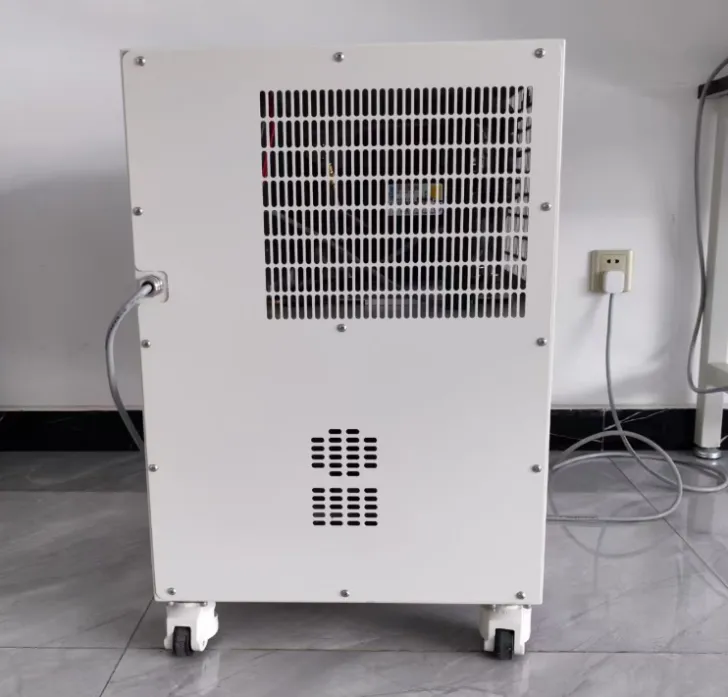

| Dimensioni esterne (LxPxA) | Da 500×540×650 mm (12 L) a 640×730×920 mm (36 L) | Richiede uno spazio libero di 30 cm sui lati per la ventilazione |
| Peso netto | Da 60 kg a 90 kg | Fondamentale per la valutazione da banco. Assicurati che il tuo banco di lavoro possa supportare il carico statico e le vibrazioni dinamiche. |
| Materiale interno | Acciaio inossidabile SUS304 (spazzolato/specchio) | Fornisce resistenza alla ruggine ed elevata riflettività per una distribuzione uniforme della temperatura. |
Questo è il cuore della camera di prova della temperatura. I numeri sulla scheda tecnica devono essere in linea con la fisica del mondo reale. Prestare attenzione alle condizioni "No-Load" e "Loaded".
| Parametro | Specificazione standard | Approfondimento tecnico |
| Intervallo di temperatura | Da -40°C a +130°C (Opzioni estese: da -20°C a +130°C) | -40°C sono sufficienti per la maggior parte dei dispositivi elettronici commerciali. |
| Fluttuazione della temperatura | ± 0,5°C | Rappresenta la stabilità a breve termine in un singolo punto di controllo. Essenziale per i test di esposizione statica. |
| Uniformità della temperatura | <2,0 °C | Misura la variazione di temperatura su 9 punti nello spazio di lavoro vuoto. |
L'affidabilità è in gran parte determinata dal "Triangolo d'oro": compressore, controller e flusso d'aria.
| Parametro | Specificazione standard | Approfondimento tecnico |
| Velocità di raffreddamento | da 1,0 °C/min a 3,0 °C/min (+85 °C a -40 °C) | Tariffa media, senza carico |
| Tasso di riscaldamento | da 3,0 °C/min a 5,0 °C/min (da -40 °C a +85 °C) | I riscaldatori al nichelcromo forniscono calore secco e reattivo. Velocità più veloci sottopongono a stress test l'isolamento del tuo DUT. |
| Compressore | Ermetico o rotatorio (Tecumseh / Copeland francese) | L'ermetico è più silenzioso per l'uso in laboratorio; Il rotante è più durevole per i cicli industriali. |
| Refrigerante | R449A, R448A (basso GWP), R404A | Le normative UE sui gas fluorurati stanno eliminando gradualmente i gas ad alto GWP. Garantire il rispetto delle leggi ambientali locali. |
| Circolazione dell'aria | Ventilatore centrifugo Sirocco | Crea un campo di convezione forzata. |
SymorLe unità della camera di prova della temperatura da banco si sono evolute da semplici termostati a sofisticate piattaforme di acquisizione dati.
Il controllore è il cervello dell’operazione.
Il controllore programmabile

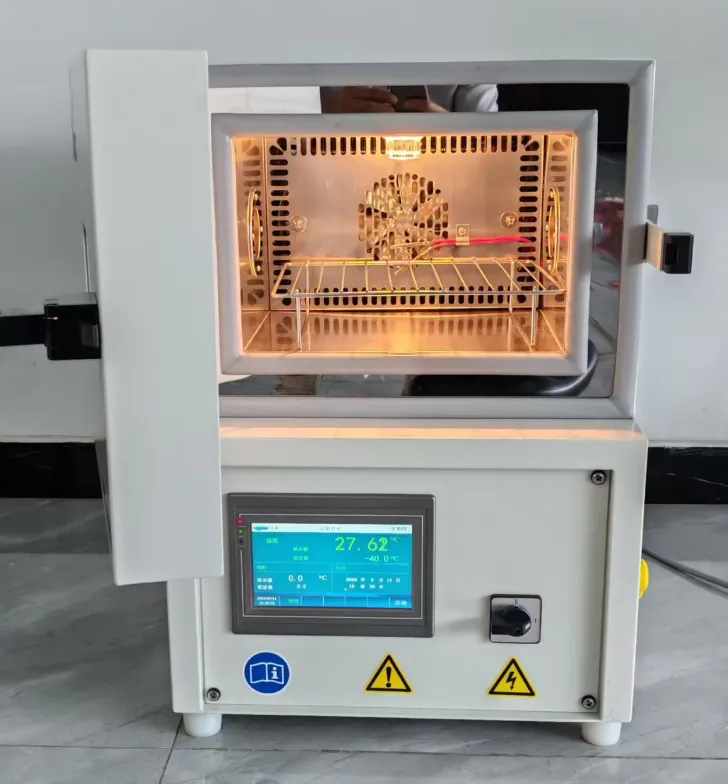

Camere per test di temperatura da bancoutilizzare un controller touch screen LCD programmabile da 7”.
Capacità del programma: minimo 120 segmenti con 999 cicli di ripetizione.
Comunicazione: connettività standard RS-232, RS-485 ed Ethernet (RJ-45).
Esportazione dei dati della cronologia: scarica il supporto per le unità flash USB. I dati devono essere esportati direttamente in Excel (.csv o .xls) senza formattazione proprietaria.
Protezione indipendente da sovratemperatura: un limitatore meccanico separato che interrompe l'alimentazione al riscaldatore in caso di guasto del controller principale.
Sovraccarico di refrigerazione: pressostati ad alta pressione e relè termici per proteggere il compressore.
Porte per cavi: un foro per cavo standard da Φ 50 mm (con tappo in silicone) sul lato consente di collegare l'alimentazione al campione di prova (monitoraggio del carico in tempo reale).
Sì, puoi testare prodotti energizzati, ma devi tenere conto del "Carico termico".
Quando il prodotto è acceso all'interno della camera, dissipa energia sotto forma di calore. Ciò aggiunge ulteriore "lavoro" al sistema di refrigerazione della camera, in particolare se stai cercando di mantenere una temperatura molto bassa (ad esempio, -40°C).
Ecco l’approccio professionale:
1. Calcola il carico: determina la potenza del tuo dispositivo in prova (DUT). Una regola pratica generale è che per ogni 100 watt di calore DUT, si aggiunge 1°C di carico termico al sistema.
2. Curve di declassamento: la maggior parte dei produttori fornisce un grafico della "capacità di carico in tempo reale". Ad esempio, a +23°C, una camera potrebbe gestire 1000 W, ma a -40°C la potenza scende a 250 W.
3. Collegamento: utilizzare sempre la porta del cavo laterale dedicata (Φ 50 mm) per far passare i cavi di alimentazione al DUT. Non schiacciare mai i cavi nella guarnizione della porta, poiché ciò interrompe l'integrità ermetica e provoca formazione di ghiaccio.
Le specifiche di uniformità della temperatura (ad esempio, ±1,0°C) vengono generalmente misurate in condizioni di "assenza di carico". Una volta posizionati all'interno, i campioni agiscono come barriere termiche. L'aria deve circolare attorno ai campioni per riscaldarli o raffreddarli. Se si riempie la camera più del 30-40% del suo volume totale, si blocca il flusso d'aria proveniente dalla ventola centrifuga.
La soluzione: lasciare uno spazio di almeno 10 cm attorno all'aspirazione della ventola (solitamente superiore o posteriore). Utilizzare ripiani perforati per consentire il flusso d'aria verticale.
Effetto dissipatore di calore: se i campioni sono realizzati in metallo spesso (alluminio o acciaio), hanno un'elevata massa termica. Si riscalderanno e si raffredderanno più lentamente dell'aria, creando una deviazione temporanea (ritardo). Il controller correggerà questo problema durante il tempo di "ammollo" (mantenimento).
Dovresti calibrare la tua camera almeno una volta ogni 12 mesi o seguendo gli standard ASTM E220 / ISO 17025. La calibrazione non è negoziabile se si sta eseguendo test di conformità FDA (dispositivi medici), FAA (aviazione) o automobilistico (IATF 16949).
Il processo: un tecnico certificato posiziona un "Data Logger" con da 9 a 15 termocoppie in posizioni specifiche (angoli e centro) dell'area di lavoro vuota.
Cosa viene misurato: testano l'uniformità (differenza tra il punto più caldo e il punto più freddo), la fluttuazione (stabilità nel tempo) e l'accuratezza (quanto è vicina la lettura a uno standard tracciabile NIST).
Controlli interni: eseguire un "controllo a due punti" quotidiano utilizzando un bagno di ghiaccio (0°C) e acqua bollente (100°C) con una sonda di riferimento portatile per garantire che la camera non abbia subito deviazioni tra le certificazioni annuali.
